PEX8G2-LINK-CBL | PCI Express® 확장 Link Kit
고속 PCIe 연결을 필요로 하는 작고, 현지 네트워크 연결에 이상적
•PCI Express Host를 확장 시스템에 케이블로 연결 •최대 40Gbps 속도 지원
•양면 모두 동일한 PCIe 인터페이스 카드 사용하여 연결 •산업 표준 iPass 케이블
사용 사례: 동시에 여러 개의 솔리드 스테이트 드라이브(SSD) 시험
슈퍼마이크로 서버를 8 슬롯 PCIe 확장 Backplane에 연결하여 시험 장치를 만듭니다. 8개의 시험 장치를 연결한 서버로 동시에 16개의 SSD를 테스트 가능합니다. 서버는 순서대로 각 카드를 테스트하는 루틴(Routine)을 실행하며 수락 또는 거부합니다. PCI Express 확장 Link Kit는 40Gbps 속도로 서버에 테스트 장치를 연결 사용합니다.
컴퓨터 외부에서 초고속 PCIe 카드를 사용하기 위하여 PCI Express 확장 Link Kit를 이용하십시오.
8배속 PCIe Gen 2 확장 Link Kit는 Target PCI Express 장치를 호스트 컴퓨터에서 초고속 로컬 PCIe에 연결하여 사용하기 위한 완벽한 솔루션입니다. 이 확장 링크 키트는 호스트 서버에서 외부 확장 백플레인 또는 섀시에 PCI Express 신호를 확장할 수 있습니다. 호스트 컴퓨터에서 40Gbps로 데이터 전송을 하기 위하여 고속 iPass 케이블을 사용합니다.
온보드에서 육안 진단 기능
여러 개의 LED 와 딥 스위치(DIP Switch)는 오류 수정(debugging)은 물론 문제를 쉽게 해결 합니다. 육안으로 보이는 LED 는 각 PCIe 인터페이스 카드가 작동하고 있는 PCIe 링크 폭을 보여줍니다. "잠금 손실" "재설정 켜기" 및 "Clock 양호"에 대한 다른 LED
제품 특징
빠른 디버그를 위하여 연결 상태를 나타내는 LED: 리셋 표시기, 시계 표시, 링크 폭 표시기 저전력 소비: 4와트 이하
스프레드 스펙트럼 Clocking, LOS(신호 손실), LOL(잠금 표시기의 손실) 지원 고속 8배속 PCI Express 연결
Low profile 컴퓨터에서 설치가 용이하도록 Low Profile Bracket 제공 낮은 대기시간 및 낮은 Jitter(순간 흐트러짐)
올바른 설치 및 PCIe 링크 폭을 쉽게 볼 수 있는 LED
기능 및 구성
•PCIe Link 카드 폼 팩터(Form Factor): 8 배속 PCIe, Low Profile, Half-Length, LED 표시기(Indicator): PCIe Link 폭, Reset(재설정), 클록(Clock), PCI Express Specification Rev 2.1
•케이블 1 미터 또는 3 미터(길이)
•상호 연결 대역폭 40Gbps (PCI Express Gen2)
•치수 길이: 139.7mm (5.5 인치), 폭: 12.7mm (0.5 인치), 높이: 69.9mm (2.75 인치)
•하드웨어 요구사항 8배속, 16배속 PCIe 슬롯
•전원 요구사항 1.2A @ +3.3V 최대, 3.96 와트
•대기시간 Gen 1: 1200 ps, Gen 2: 600 ps
•Re-timers

Gen 1: 2.5Gbps, 4 lane 등화(Equalization), 감소된 총 순간 흐트러짐(Jitter)
Gen 2: 5.0Gbps, 4 lane 등화(Equalization), 디-엠퍼시스(de-emphasis)및 추가 채널을 개선하기 위하여 전체 지터 감소 ※ 레인(lane): 연속파의 위상차를 측정하는 쌍곡선 항법에서 위상차가 0°인 위치선에서 이웃하는 0°의 위치선까지의 대역, 또는 그 폭. 1레인의 1/100을 센터 레인이라 한다.
※ de-emphasis: 오디오 신호의 재생에 앞서 고주파 성분을 강조한 프리 엠퍼시스 효과를 해소하기 위해 고주파 성분의 상대적 강도를 감소시켜 신호 레벨을 원래의 상태로 복귀시키는 방법
•작동 온도 -20º ~ 75ºC
•저장 온도 -40º ~ 100ºC
•작동 습도 10% ~ 90%(비-응축)
•MTBF 900,000 시간 이상
•지원 운영체제(OS) Windows, Mac OS, Linux, Solaris
•무상보증기간 공장 반환 조건(1년)
•규정 준수 FCC Class B 확인, RoHS 준수

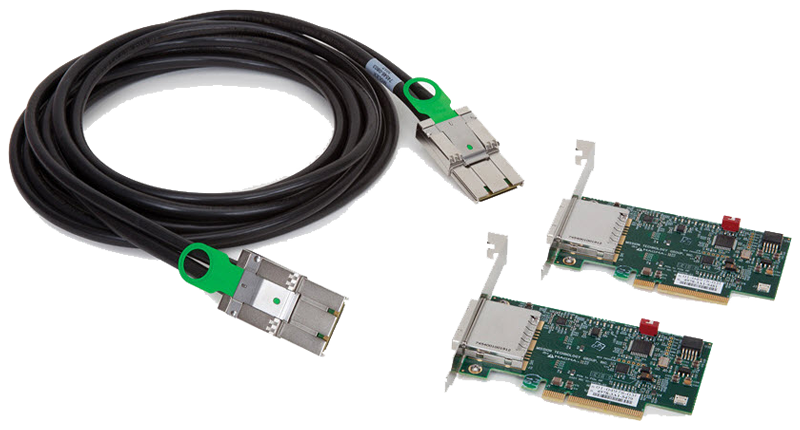

포장 목록: PCI Express Gen2 Link Kit(키트)
1. 8배속 iPass 커넥터 2. 구성용 점퍼(Jumper) 3. 상태(Status) LED 4. 8배속 iPass 케이블
설치 방법(유튜브 동영상)
주문 정보
PEX8G2-LINK-CBL1 8 배속 PCIe Gen2 확장 Link Kit(1 미터 케이블 포함)
PEX8G2-LINK-CBL3 8 배속 PCIe Gen2 확장 Link Kit (3 미터 케이블 포함)
