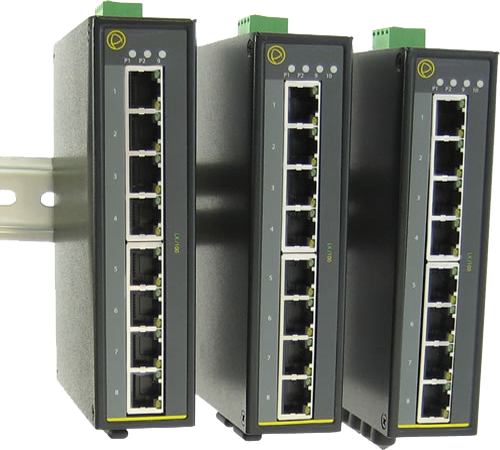

IDS-108F | 산업용 Ethernet 스위치(8에서 10포트) Compact한 DIN Rail 스위치
"아산에스티"의 산업용 이더넷 스위치는 산업 자동화, 정부, 군, 오일과 가스, 광산업(채광) 및 실외 애플리케이션에 나타나는 극한의 온도,
서지(Surge), 진동 및 충격에 견딜 수 있도록 설계되었습니다. 8-포트에서 10-포트의 IDS-108F 산업용 Gigabit 이더넷 스위치는 향상된
성능을 제공하며, 실시간으로 결정적인 네트워크 운영을 가능하게 합니다. 전원을 넣으면, 별도로 구성할 필요 없이 즉시 작동합니다.
IDS-108F는 8개의 Copper 포트, 8개의 Copper 포트와 1개의 Fiber 포트 또는 8개의 Copper 포트와 2개의 Fiber 포트와 같이 다양한
모델이 있습니다. 모든 제품은 0°C~60°C 또는 -40°C~75°C의 가혹한 확장된 동작 온도에서 안정성이 뛰어난 견고하고 팬이 없는
스위치입니다. "아산에스티"는 시리얼 모드 버스와 Profinet에서 이더넷으로 변환하는 산업용 하드웨어를 공급하며, 시장에서 가장 확실한
이더넷 스위치를 설계하는 전문 지식을 보유하고 있습니다. 일반적인 상용 스위치 제품에 중요한 통신을 신뢰하지 마십시오.
"아산에스티"의 산업용 이더넷 스위치는 고객 여러분의 시스템이 향후 몇 년 동안 계속 사용할 수 있도록 검증된 보증을 제공합니다.
제품 특징
8 포트 10/100Base-TX(RJ45)와 1 또는 2개의 Fiber 포트( SC/ST) 부식에 견디는 IP30 알루미늄 케이스
Redundant 이중 전원 입력 12/24/48 VDC, 18~30 VAC 8 포트 10/100Base-TX(RJ45)
과부하 전류 및 역 극성(Reverse Polarity) 보호
산업용 작동 온도 지원(최대: -40°C에서 75°C)
안전에 위험한 곳과 산업용 제어 장비 인증
하드웨어 사양
전원
Dual 전원 입력 •동시에 입력된 전원에서, 만약 하나의 전원이 실패하면, 다른 라이브 소스는 백업으로 스위치의 작동의 필요를 충족하기에
충분한 전원을 공급할 수 있습니다. •12/24/48 VDC 공칭(9.6~60VDC) •18~30VAC
전원 커넥터 •분리 가능한 4-핀 터미널 블록 •금속 섀시에 나사 접지
소비전류(최대) 360mA@24VDC
소비전력(최대) 8.6 Watts@24VDC
과부하전류보호 재설정 가능한 퓨즈는 과전류 보호
역극성 보호 Positive(긍정)와 Negative(부정) 입력은 안전하고 간단한 전원을 연결하는데 반전될 수 있음
접근(Access) 포트
RJ45 •10/100Base-TX용 8개의 차폐된(Shielded) RJ45 포트(최대 100 미터) •자동 교섭(Auto-negotiation)
•직선 케이블 유형을 통하여 교차(Crossover)중 하나를 사용하기 위한 Auto-MDI/MDIX-교차(Crossover).
•Ethernet 격리(Isolation) 1500V
Fiber
포트		 1 또는 2 개의 고정된 Fiber 포트, Duplex(양방향으로 송수신이 가능한 이중 통신방식) SC 또는 ST 커넥터
•다중모드(Multimode) 50/125 또는 62.5/125 Micron(100 만분의 1 미터) Fiber(섬유) 케이블
•단일(Single) 모드 9/125 Micron(100 만분의 1 미터) Fiber(섬유) 케이블
단-방향(Simplex) (BIDI, 단일 Strand) SC 커넥터
•다중모드(Multimode) 50/125 또는 62.5/125 Micron(100 만분의 1 미터) Fiber(섬유) 케이블
•단일(Single) 모드 9/125 Micron(100 만분의 1 미터) Fiber(섬유) 케이블
PC 와 UPC 형 Patch 코드 지원
고정
Fiber
포트
사양		 유형
Fiber1		 송신(dBm) 수신(dBm) 전원
Budget
(dB)		 파장
(nm)		 IEEE 코어
크기
(um)		 Modal
대역폭
(MHz*Km)		 작동
거리
(최대)
최소 최대 최소 최대
MMF(양방향 SC/ST) -20 -12 -31 -14 11 1310 100Base-FX 50 800* 5Km
62.5 500* 4Km
62.5 200 2Km
MMF(단방향 SC/ST) -15 0 -28 -8 13 1310/1550
1550/1310		 100Base-BX-U
100Base-BX-D		 62.5 200 2Km
SMF(양방향 SC/ST) -18 -7 -32 -3 14 1310 100Base-LX 9 ** 20Km
SMF(단 방향 SC) -14 -8 -32 -3 18 1310/1550
1550/1310		 100Base-BX-U
100Base-BX-D		 9 ** 20Km
SMF(양방향 SC/ST) -5 0 -34 -3 29 1310 100Base-EX 9 ** 40Km
SMF(단 방향 SC) -8 -3 -33 -3 18 1310/1550
1550/1310		 100Base-BX-U
100Base-BX-D		 9 ** 40Km
SMF(양방향 SC/ST) -5 0 -34 -3 29 1550 100Base-ZX 9 ** 80Km
SMF(양방향 SC/ST) 0 5 -35 -3 35 1550 100Base-ZX 9 ** 120Km
* 1db/km 다중모드(Multimode) Fiber 케이블, ** ITU-T G.652 SMF 사양에 따라
스위치 속성
표준 •10Base-T 용 IEEE 802.3 •100Base-TX and 100Base-FX 용 IEEE 802.3u
•흐름 제어용 IEEE 802.3x
처리 유형 저장 및 전달
MAC Address 표 크기 8K
Packet 버퍼 메모리 1 Mbit
표시기(Indicator)
P1 이 녹색(Green) LED 는 전원이 전원 #1 입력에 인가될 때 켜집니다.
P2 이 녹색(Green) LED 는 전원이 전원 #2 입력에 인가될 때 켜집니다.
RJ45 Ethernet 이러한 통합된 색깔의 LED 는 각 포트에 연결, 활동 및 속도를 나타냅니다.
Fiber Link Fiber(섬유) 링크 LED 는 연결(Link) 및 데이터 활동(Activity)을 나타냅니다.
환경 사양
작동 온도(°C) 표준온도 모델: 0°C ~ 60° C, 산업용 확장온도 모델: -40°C ~ 75°C
비-작동 온도(°C) 최소 범위: -25°C~70°C. 산업용 확장온도 모델: -40°C~85°C
작동 습도 범위 5% ~ 90% 비-응결
비-작동 습도 범위 5% ~ 95% 비-응결
작동 고도 3,048 미터(최대)
섀시 IP30의 유입 방지 등급의 알루미늄
DIN 레일 장착 가능 DIN Rail 기본 제공. DIN EN 60175에 따라 표준 35mm DIN 레일에 장착.
선택사양인 패널/Wall 마운트 키트를 수용할 수 있는 착탈식
최대 열 출력 29.3 BTU/시간
MTBF (시간)MIL-HDBK-217-FN2 @30°C 기반으로 MTBF 계산
제품 중량 및 치수
중량 0.32kg 치수 35.5x111x138mm
선적 중량 0.47kg 선적 치수 170x260x70mm
포장 목록
DIN 레일이 부착된 산업용 이더넷 스위치, 터미널 블록, 설치 안내서
표준 및 인증
안전 UL 60950-1, IEC 60950-1:2005+A1: 2009, CE Mark, UL508(산업용) 및 EN 60950-1:2006+A11:2009+A1:2010+A12:2011
Emissions(방출) FCC 47 Part 15 Class B, CISPR 22:2008/EN55022:2010(Class B), CISPR 24:2010/EN 55024:2010
EMC 및 내성 IEC/EN 61000-4-2(ESD): Contact discharge +/- 6kV(to meet DNV), Air Discharge +/- 8kV
IEC/EN 61000-4-3(RS): 80MHz to 2.7GHz; 10V/m, 800MHz to 1000MHz; 20V/m
IEC/EN 61000-4-4(EFT): DC power line +/- 2kV, Data Line +/- 1kV
IEC/EN 61000-4-5(Surge): DC power line, Line/Line +/- 1kV, Line/Earth +/- 2kV, Data Line line/earth +/- 1Kv,
IEC/EN 61000-4-6(CS): 150kHz to 80 MHz; 10V, IEC/EN 61000-4-8,
IEC/EN 61000-6-2(General Immunity in Industrial Environments)
산업 안전 UL508(산업용 제어 장비에 대한 안전 표준)
유해지역(Hazloc) ANSI/ISA 12.12.01, Class 1 Division 2 Groups A-D(formerly known as UL 1604) *ATEX Class 1
Zone 2* *Pending
레이저 안전 EN 60825-1:2007, Fiber optic transmitters on this device meet Class 1 Laser safety requirements
per IEC-60825 FDA/CDRH standards and comply with 21CFR1040.10 and 21CFR1040.11.
환경 Reach, RoHS 및 WEEE 준수
기타 ECCN: 5A991A, HTSUS Number: 8517.62.0050, 5년 보증
주문 정보
•STD=표준온도(0°C~60°C) 모델: •IND=산업용 확장온도(-40°C~75°C) 모델
모델 온도 RJ45
10/100
Base-TX
커넥터		 양방향(Duplex) Fiber
Fiber
커넥터		 송신(dBm) 수신(dBm) 전원
Budget
(dBm)		 파장
(nm)		 Fiber
유형		 작동
거리
최소 최대 최소 최대
IDS-108F STD 8
IDS-108F-XT IND 8
IDS-108F-M2SC2 STD 8 1x Duplex SC -20.0 -12.0 -31.0 -14.0 11.0* 1310 MMF 5Km*
IDS-108F-M2SC2-XT IND 8 1x Duplex SC -20.0 -12.0 -31.0 -14.0 11.0* 1310 MMF 5Km*
IDS-108F-M2ST2 STD 8 1x Duplex ST -20.0 -12.0 -31.0 -14.0 11.0* 1310 MMF 5Km*
IDS-108F-M2ST2-XT IND 8 1x Duplex ST -20.0 -12.0 -30.0 -14.0 10.0* 1310 MMF 5Km*
IDS-108F-S2SC20 STD 8 1x Duplex SC -18.0 -7.0 -32.0 -3.0 14.0 1310 SMF 20Km
IDS-108F-S2SC20-XT IND 8 1x Duplex SC -18.0 -7.0 -32.0 -3.0 14.0 1310 SMF 20Km
IDS-108F-S2ST20 STD 8 1x Duplex ST -18.0 -7.0 -32.0 -3.0 14.0 1310 SMF 20Km
IDS-108F-S2ST20-XT IND 8 1x Duplex ST -18.0 -7.0 -32.0 -3.0 14.0 1310 SMF 20Km
IDS-108F-S2SC40 STD 8 1x Duplex SC -5.0 0.0 -34.0 -3.0 29.0 1310 SMF 40Km
IDS-108F-S2SC40-XT IND 8 1x Duplex SC -5.0 0.0 -34.0 -3.0 29.0 1310 SMF 40Km
IDS-108F-S2ST40 STD 8 1x Duplex ST -5.0 0.0 -34.0 -3.0 29.0 1310 SMF 40Km
IDS-108F-S2ST40-XT IND 8 1x Duplex ST -5.0 0.0 -34.0 -3.0 29.0 1310 SMF 40Km
IDS-108F-S2SC80 STD 8 1x Duplex SC -5.0 0.0 -34.0 -3.0 29.0 1550 SMF 80Km
IDS-108F-S2ST80 STD 8 1x Duplex ST -5.0 0.0 -34.0 -3.0 29.0 1550 SMF 80Km
IDS-108F-S2SC120 STD 8 1x Duplex SC 0.0 5.0 -35.0 -3.0 35.0 1550 SMF 120Km
IDS-108F-S2ST120 STD 8 1x Duplex ST 0.0 5.0 -35.0 -3.0 35.0 1550 SMF 120Km
IDS-108F-DM2SC2 STD 8 2x Duplex SC -20.0 -12.0 -31.0 -14.0 11.0* 1310 MMF 2Km
IDS-108F-DM2SC2-XT IND 8 2x Duplex ST -20.0 -12.0 -31.0 -14.0 11.0* 1310 MMF 2Km
IDS-108F-DM2ST2 STD 8 2x Duplex SC -20.0 -12.0 -31.0 -14.0 11.0* 1310 MMF 2Km
IDS-108F-DM2ST2-XT IND 8 2x Duplex ST -20.0 -12.0 -30.0 -14.0 10.0* 1310 MMF 2Km
IDS-108F-DS2SC20 STD 8 2x Duplex SC -18.0 -7.0 -32.0 -3.0 14.0 1310 SMF 20Km
IDS-108F-DS2SC20-XT IND 8 2x Duplex ST -18.0 -7.0 -32.0 -3.0 14.0 1310 SMF 20Km
IDS-108F-DS2ST20 STD 8 2x Duplex SC -18.0 -7.0 -32.0 -3.0 14.0 1310 SMF 20Km
IDS-108F-DS2ST20-XT IND 8 2x Duplex ST -18.0 -7.0 -32.0 -3.0 14.0 1310 SMF 20Km
IDS-108F-DS2SC40 STD 8 2x Duplex SC -5.0 0.0 -34.0 -3.0 29.0 1310 SMF 40Km
IDS-108F-DS2SC40-XT IND 8 2x Duplex ST -5.0 0.0 -34.0 -3.0 29.0 1310 SMF 40Km
IDS-108F-DS2ST40 STD 8 2x Duplex SC -5.0 0.0 -34.0 -3.0 29.0 1310 SMF 40Km
IDS-108F-DS2ST40-XT IND 8 2x Duplex ST -5.0 0.0 -34.0 -3.0 29.0 1310 SMF 40Km
IDS-108F-DS2SC80 STD 8 2x Duplex SC -5.0 0.0 -34.0 -3.0 29.0 1550 SMF 80Km
IDS-108F-DS2ST80 STD 8 2x Duplex ST -5.0 0.0 -34.0 -3.0 29.0 1550 SMF 80Km
IDS-108F-DS2SC120 STD 8 2x Duplex SC 0.0 5.0 -35.0 -3.0 35.0 1550 SMF 120Km
IDS-108F-DS2ST120 STD 8 2x Duplex ST 0.0 5.0 -35.0 -3.0 35.0 1550 SMF 120Km
* 1db/km 다중모드(Multimode) 50/125 micron fiber 케이블
단일 Fiber (단 방향/BiDi) 모델(Pair로 사용 권장)
모델 온도 RJ45
10/100
Base-TX
커넥터		 단 방향(BiDi) Fiber
Fiber
커넥터		 송신(dBm) 수신(dBm) 전원
Budget
(dBm)		 파장(nm)
TX/RX		 Fiber
유형		 작동
거리
최소 최대 최소 최대
IDS-108F-M1SC2U STD 8 1x단방향 SC -15.0 0.0 -28.0 -8.0 13.0 1310/1550 MMF 2Km
IDS-108F-M1SC2D STD 8 1x단방향 SC -15.0 0.0 -28.0 -8.0 13.0 1550/1310 MMF 2Km
IDS-108F-S1SC20U STD 8 1x단방향 SC -14.0 -8.0 -32.0 -3.0 18.0 1310/1550 SMF 20Km
IDS-108F-S1SC20D STD 8 1x단방향 SC -14.0 -8.0 -32.0 -3.0 18.0 1550/1310 SMF 20Km
IDS-108F-S1SC20U-XT IND 8 1x단방향 SC -14.0 -8.0 -32.0 -3.0 18.0 1310/1550 SMF 20Km
IDS-108F-S1SC20D-XT IND 8 1x단방향 SC -14.0 -8.0 -32.0 -3.0 18.0 1550/1310 SMF 20Km
IDS-108F-S1SC40U STD 8 1x단방향 SC -8.0 -3.0 -33.0 -3.0 25.0 1310/1550 SMF 40Km
IDS-108F-S1SC40D STD 8 1x단방향 SC -8.0 -3.0 -33.0 -3.0 25.0 1550/1310 SMF 40Km
IDS-108F-DM1SC2U STD 8 2x단방향 SC -15.0 0.0 -28.0 -8.0 13.0 1310/1550 MMF 2Km
IDS-108F-DM1SC2D STD 8 2x단방향 SC -15.0 0.0 -28.0 -8.0 13.0 1550/1310 MMF 2Km
IDS-108F-DS1SC20U STD 8 2x단방향 SC -14.0 -8.0 -32.0 -3.0 18.0 1310/1550 SMF 20Km
IDS-108F-DS1SC20D STD 8 2x단방향 SC -14.0 -8.0 -32.0 -3.0 18.0 1550/1310 SMF 20Km
IDS-108F-DS1SC20U-XT IND 8 2x단방향 SC -14.0 -8.0 -32.0 -3.0 18.0 1310/1550 SMF 20Km
IDS-108F-DS1SC20D-XT IND 8 2x단방향 SC -14.0 -8.0 -32.0 -3.0 18.0 1550/1310 SMF 20Km
IDS-108F-DS1SC40U STD 8 2x단방향 SC -8.0 -3.0 -33.0 -3.0 25.0 1310/1550 SMF 40Km
IDS-108F-DS1SC40D STD 8 2x단방향 SC -8.0 -3.0 -33.0 -3.0 25.0 1550/1310 SMF 40Km
산업용 Ethernet 스위치 부속품(Accessories)
PM3(패널 장착용 Kit) •제어 패널 안쪽 또는 Wall에 IDS 산업용 스위치 부착용 브라켓 •폭: 30~39mm
RM4U(랙 장착용 kit) •19인치 표준 랙에 하나 또는 그 이상의 DIN 레일 스위치 장착용 브라켓
•4U의 수직 공간: 275mm(깊이)
DIN Rail 48V전원공급장치 •IDPS-48-240-XT-DIN-Rail 48VDC •240Watt 전원공급장치와 범용 85~264VAC 또는
120-370VDC 입력 •-20~70°C 확장 작동 온도 •전원공급장치 사양은 별도 문의요.
