PEES-LK | PCI Express 및 PCI-X 확장 시스템용 Link Kit
PCI Express 확장 시스템은 기존의 Motherboard 기반 서버 시스템에서 여러 개의 I/O 카드를 사용하기 위한 이상적인 PCI Express 확장 솔루션입니다. 사용하고 있는 호스트 서버의 16 배속 PCI Express 슬롯에 PEHC8039 호스트 카드를 장착하고, 아산에스티에서 공급하는 다양한 표준 PICMG 1.3 Backplane 의 SHB 슬롯에 PETC8044 Target 카드를 설치한 후 호스트 카드와 Target 카드를 1 미터 또는 3 미터 케이블로 연결합니다. PCI Express 확장은 물론 PCI-X/PCI 슬롯 확장도 가능합니다. 확장하고자 하는 PCI Express 또는 PCI-X/PCI 의 슬롯 사양에 대한 상세 정보는 아래 "호환 Backplane(PICMG 1.3) 정보"를 참조하시기 바랍니다.
제품 특징
통신, 군사 및 국방, 산업 자동화, 스토리지 및 시각화 애플리케이션에서 호스트 서버 마더 보드 I/O 카드 지원
16배속 확장 케이블 사용 시 호스트 서버와 확장 시스템 사이의 대역폭: 20Gb/s
선택 폭이 다양한 PCI Express, PCI-X 및 PCI 슬롯 Backplane
확장 시스템은 3U, 4U 및 5U 중 선택 가능
호환 Backplane(PICMG 1.3)
모델 슬롯 사양
PBG7087 ▶16배속 PCI Express 2.0/1.1(전기적) 및 16배속(기구적) 슬롯: 4개
▶4 배속 PCI Express 2.0/1.1(전기적) 및 16 배속(기구적) 슬롯: 5 개
PBX6620 ▶8배속 PCI Express 1.1(전기적) 및 16배속(기구적) 슬롯: 1개
▶64 비트/133MHz PCI-X 슬롯: 2 개 ▶64 비트/100MHz PCI-X 슬롯: 8 개
PBG6615 ▶16배속 PCI Express 1.1(전기적) 및 16배속(기구적) 슬롯: 1개
▶4배속 PCI Express 1.1(전기적) 및 8배속(기구적) 슬롯: 4개
▶64 비트/100MHz PCI-X 슬롯: 2 개 ▶64 비트/66MHz PCI-X 슬롯: 4 개
PBX6610 ▶8배속 PCI Express 1.1(전기적) 및 16배속(기구적) 슬롯: 1개
▶8배속 PCI Express 1.1(전기적) 및 8배속(기구적) 슬롯: 1개
▶4배속 PCI Express 1.1(전기적) 및 8배속(기구적) 슬롯: 4개
▶64 비트/100MHz PCI-X 슬롯: 2 개 ▶64 비트/66MHz PCI-X 슬롯: 4 개
PBX3/8 ▶8배속 PCI Express 2.0/1.1(전기적) 및 16배속(기구적) 슬롯: 2개
▶64 비트/66MHz PCI-X 슬롯: 4 개 ▶64 비트/33MHz PCI 슬롯: 4 개
PBG8032 ▶16배속 PCI Express 2.0/1.1(전기적) 및 16배속(기구적) 슬롯: 17개
▶4 배속 PCI Express 2.0/1.1(전기적) 및 16 배속(기구적) 슬롯: 1 개
PBX6806 ▶8배속 PCI Express 1.1(전기적) 및 16배속(기구적) 슬롯: 4개
▶4배속 PCI Express 2.0/1.1(전기적) 및 16배속(기구적) 슬롯: 1개
▶4 배속 PCI Express 1.1(전기적) 및 16 배속(기구적) 슬롯: 13 개
PBX6571 ▶8배속 PCI Express 2.0/1.1(전기적) 및 16배속(기구적) 슬롯: 1개
▶4배속 PCI Express 2.0/1.1(전기적) 및 8배속(기구적) 슬롯: 1개
▶64 비트/66MHz PCI-X 슬롯: 16 개
PBX3/14 ▶4배속 PCI Express 2.0/1.1(전기적) 및 16배속(기구적) 슬롯: 1개
▶64 비트/133MHz PCI-X 슬롯: 2 개 ▶64 비트/100MHz PCI-X 슬롯: 12 개
▶참고: 대부분의 Backplane은 전기적인 PCI Express 인터페이스와 상관없이 16배속의 기구적 PCI Express I/O 카드 슬롯 커넥터를 사용합니다. 문의사항은 아산에스티로 연락을 주시기 바랍니다.
구성

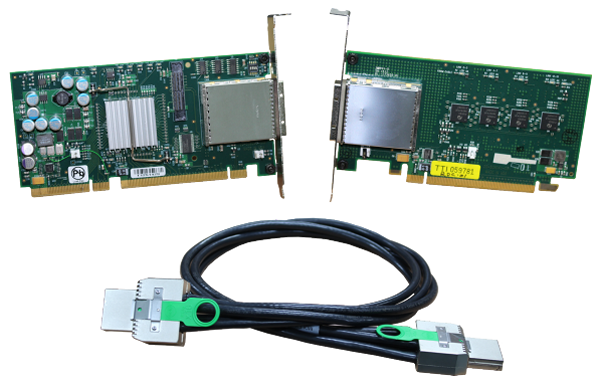

<시스템 구성 견본> 1. Host 카드 3. Target 카드 4. 16배속 iPass 케이블
주문 정보
JUPITER-MP4500 14 슬롯 PCI Express 또는 PCI-X Backplane 용 4U 확장 시스템
PEHC8039 PCI Express Host Card(16 배속), Bracket(표준 높이) 포함
PETC8044 PCI Express Target Card(16 배속), Bracket(표준 높이) 포함
EXPCBL-3M 3 미터 16 배속 PCI Express 확장 케이블<전류: 1A, 30V DC, Shielded(차폐)
EXPCBL-1M 1 미터 16 배속 PCI Express 확장 케이블<전류(최대): 1A, 30VDC, Shielded(차폐)
▶주문 방법
방법 1: Chassis, 전원공급장치(Single 또는 Redundant), Backplane, Host 카드, Target 카드 및 케이블 완제품
방법 2: Chassis 와 전원공급장치는 자체 해결. Backplane, Host 카드, Target 카드 및 케이블만 구입
▶참고사항
4U 랙 마운트 섀시(JUPITER-MP4500)는 가볍고 견고한 알루미늄으로 제작되었으며, 3U, 5U, 6U 기타 제품은 전기 도금한 스틸 제품만 공급 가능합니다.
