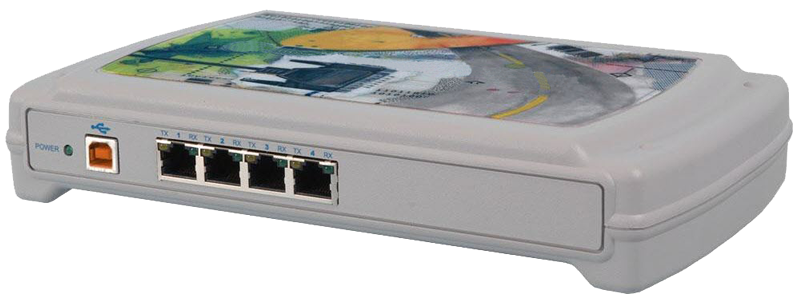

USB2404-RJ45 | 4포트 USB RS-232 시리얼 통신 어댑터(RJ45)
USB2404-RJ45는 4포트 USB RS-232 시리얼 통신 어댑터이며, 동시에 여러 포트를 통하여 통신할 때 호스트 컴퓨터의 오버 헤드를 크게 줄이기 위하여 상태 머신 아키텍처(state machine architecture)를 사용합니다. RS-232 최대 데이터 전송속도는 921.6K bps이며, USB 케이블의 연결이 끊기는 문제를 방지하기 위하여 USB 유형 B 커넥터가 있는 견고하며, 매력적인 플라스틱 제품입니다. 제품과 같이 제공되는 USB 소프트웨어 드라이버와 유틸리티는 마이크로소프트 윈도우 및 리눅스 운영체제에서 설치와 운용이 용이하며, 소프트웨어 설치 후 시리얼 포트는 호스트 시스템에서 표준 COM포트로 나타납니다. 제품은 USB 전원을 사용함으로 외부 전원공급장치가 필요하지 않습니다. 편리한 시리얼 장치의 전원에 대하여, 제품 후면의 DC 잭에 외부 전원을 연결할 수 있으며 선택사양입니다. 공급된 전원은 각 8개의 RJ45 커넥터 핀5에 연결됩니다.
제품 특징
128바이트 Tx FIFO와 384바이트 Rx FIFO가 내장된 고속 UART 견고하고 매력적인 플라스틱 케이스
실수로 USB 케이블의 연결 끊김을 방지하는 USB 타입B 커넥터 윈도우 및 리눅스 운영체제 지원
Tx/Rx 상태 LED와 4개의 RJ45 시리얼 포트 제공 72인치 USB 케이블 기본 제공
각 포트에 전송 및 수신 LED Indicator USB 전원 사용
RoHS와 WEEE 지침 준수
기능 및 구성
•호스트 인터페이스 USB
•포트 수 4
•전기적 인터페이스 RS-232
•USB 전원 공급 예
•높은 보존 USB 예
•RoHS 예
•시리얼 커넥터 RJ45
•통신 칩 USB/UART
•데이터 전송속도(최대) 921.6K bps
•데이터 전송거리(최대) 50 피트
•전원 요구사항 +5V@300mA
•USB 사양 1.1 준수, 2.0 호환
•치수 9.2x5.3x1.7 인치
•작동 온도 0°C ~ +70°C
•비-작동 온도 -50°C ~ +105°C
•습도 범위 10% ~ 90% 상대습도, 비-응축
용어 해설
*Indicator(지시기): 장치나 프로그램의 다음 동작을 가리키기 위한 표시 부분. 자동화 장치에서 지시기의
지시에 따라 명령이나 접촉으로 동작하도록 하고 있다.
주문 정보
USB2404-RJ45 4포트 USB RS-232 시리얼(직렬) 통신 어댑터(RJ45)
USB2404-RJ45-DC05 4포트 USB RS-232 시리얼(직렬) 통신 어댑터(RJ45, 5VDC)
USB2404-RJ45-DC12 4포트 USB RS-232 시리얼(직렬) 통신 어댑터(RJ45 12VDC)
USB2404-RJ45-DC24 4포트 USB RS-232 시리얼(직렬) 통신 어댑터(RJ45, 24VDC)
