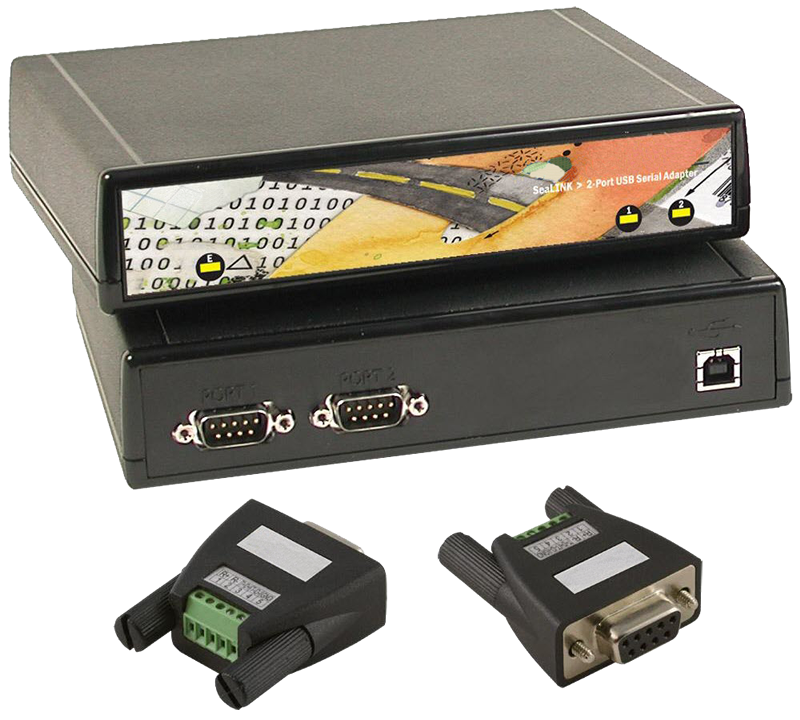

USB2202-DB9M-TB2 | 2포트 USB RS-422, RS-485 시리얼 통신 어댑터(DB9M, 터미널 블록)
USB2202-DB9M-TB2는 2포트 USB RS-422 또는 RS-485 시리얼 통신 어댑터이며, 최대 데이터 전송속도는 921.6K bps입니다. 간단히 RS-422 및 RS-485 현장 배선할 수 있도록 2개의 터미널 블록을 제공합니다. 각 터미널 블록은 DB9 Female 커넥터와 5개의 스크류 터미널이 포함되어 있습니다. 제품과 같이 제공되는 USB 소프트웨어 드라이버와 유틸리티는 마이크로소프트 윈도우 운영체제에서 설치와 사용이 용이합니다. 소프트웨어 설치 후 사용 가능한 USB포트에 USB2202-DB9M-TB2를 연결하면 시스템에서 즉시 표준 시리얼 포트로 인식합니다. 이제 비-USB 주변기기들도 USB주변기기로 인식함으로 사용하기 쉽습니다.
제품 특징
128바이트 Tx FIFO와 384바이트 Rx FIFO가 내장된 고속 UART 6인치 USB 케이블 기본 제공
각 포트는 RS-422 또는 RS-485로 구성 가능 시리얼 및 USB Activity LED
RS-485 활성화/비활성화 자동 USB 전원 사용
데이터 전송속도 921.6K bps DB9M 커넥터
2개의 터미널 블록 어댑터 기본 제공 핫-스왑
기능 및 구성
•호스트 인터페이스 USB
•포트 수 2
•전기적 인터페이스 RS-422, RS-485
•USB 전원 공급 예
•높은 보존 USB 예
•RoHS 예
•시리얼 커넥터 DB9M
•통신 칩 USB/UART
•데이터 전송속도(최대) 921.6K bps
•데이터 전송거리(최대) 4000 피트
•전원 요구사항 +5V@500mA
•USB 사양 1.1 준수, 2.0 호환
•치수 7.1x5.3x1.5 인치
•작동 온도 0°C ~ +70°C
•비-작동 온도 -50°C ~ +105°C
•습도 범위 10% ~ 90% 상대습도, 비-응축
용어 해설
*activity(활동): 문서의 전송과 같이 응용 프로세스에 의해 주어진 작업의 단위를 구성하는 한 단위의 데이터를 처리하는 것.
활동에는 개시와 종료가 있으며, 그 사이에는 소(小)동기점, 대(大)동기점이 존재한다.
주문 정보
USB2202-DB9M-TB2 2포트 USB RS-422, RS-485 시리얼(직렬) 통신 어댑터(DB9M터미널 블록)
USB2202-DB9M 2포트 USB RS-422, RS-485 시리얼(직렬) 통신 어댑터(DB9M)
