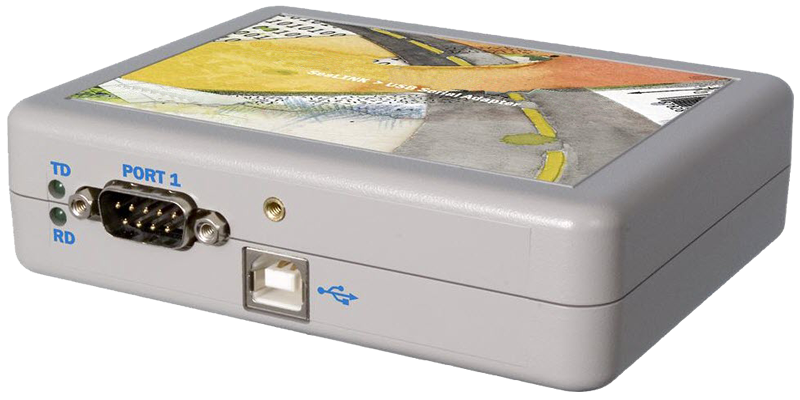

USB2113I-DB9M | 1포트 USB Isolated RS-232/422/485 시리얼 통신 어댑터(DB9M)
USB2113I-DB9M은 절연된 1포트 USB RS-232/422/485 시리얼 통신 어댑터이며, DB9M 시리얼 포트는 케이스에 있는 DIP-스위치를 통하여 RS-232, RS-422 또는 RS-485를 구성할 수 있습니다. USB2113IDB9M은 현장 설치 및 서비스를 하기 위하여 케이스를 열 필요가 없습니다. 광학적 절연은 산업 현장에서 흔히 나타나는 서지와 그라운드 루프에 의하여 일어날 수 있는 피해를 방지할 수 있습니다. 전송 및 수신 활동 상태는 LED로 표시되며, 921.6K bps 데이터 전송속도가 지원됩니다. 제품과 같이 제공되는 USB 소프트웨어 드라이버와 유틸리티는 윈도우 및 리눅스 운영체제에서 설치 및 운용이 용이합니다. 소프트웨어 설치 후 사용 가능한 USB 포트에 USB2113I-DB9M을 연결하면 호스트 시스템에서 즉시 시리얼 포트를 표준 COM 포트로 인식합니다. USB 전원을 사용함으로, 별도의 외부 전원은 필요하지 않습니다. USB 유형B 커넥터가 있는 USB 케이블을 사용할 때 금속 손잡이 나사는 케이블 연결을 보호하며, 케이블 단선을 방지합니다. 35mm DIN-레일에 잡아주는 착탈식 플라스틱 클립으로 DIN 레일을 장착할 수 있습니다. 벽, 카운터 아래 또는 패널 옆에 나사로 부착 할 수 있습니다.
제품 특징
128바이트 Tx FIFO와 384바이트 Rx FIFO가 내장된 고속 UART RS-485 활성화/비활성화 자동
광학적 절연은 최대 2, 000VAC 서지 및 접지 루프 보호 6인치 USB 케이블 기본 제공
RS-232, RS-422 또는 RS-485로 구성 DB9M 커넥터
시리얼 전송 및 수신 활동 상태 LED 표시
데이터 전송속도 921.6 K bps
기능 및 구성
•호스트 인터페이스 USB
•포트 수 1
•전기적 인터페이스 RS-232, RS-422, RS-485
•광학적 절연 예
•USB 전원 공급 예
•USB 잠금 기능 예
•시리얼 커넥터 DB9M
•통신 칩 USB/UART
•데이터 전송속도(최대) 921.6K bps
•데이터 전송거리(최대) 50 피트(RS-232), 4,000 피트(RS-485)
•전원 요구사항 +5V@300mA
•USB 사양 1.1 준수, 2.0 호환
•치수 4.5x3.5x1.3 인치
•작동 온도 0°C ~ +70°C
•비-작동 온도 -50°C ~ +105°C
•습도 범위 10% ~ 90% 상대습도, 비-응축
용어 해설
*Isolation(격리 또는 절연): 이중화 구성 시스템인 경우 2대의 중앙 제어 장치에서 교차하는 제어선을 한쪽의
장치와 전기적으로 격리시키는 것. 이중화되어 있는 장치의 한쪽에 문제가 발생하여 틀린 정보가 정상적인 장
치로 전달되어도 정상적인 작동을 방해하지 않도록 한다.
주문 정보
USB2113I-DB9M 1포트 USB Isolated RS-232/422/485 시리얼(직렬) 통신 어댑터(DB9M)
