현재위치 :  > 제품군> 비동기식 시리얼> PCIE> PCIE-SH7161-DB9M |

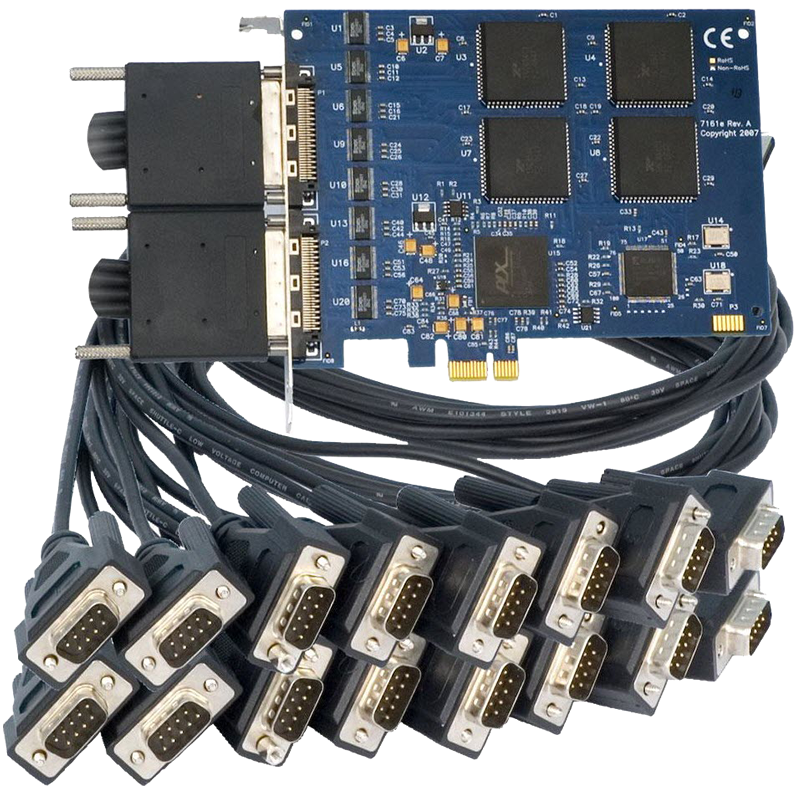

| PCIE-SH7161-DB9M | 16포트 PCI 익스프레스 RS-232 시리얼 통신카드(16C850, DB9M 커넥터) |
| PCIE-SH7161-DB9M은 16포트 PCI 익스프레스 RS-232 시리얼 통신카드이며, 전송속도는 460.8K bps입니다. 각 RS-232 포트는 주변기기와 호환성을 극대화하기 위하여 모든 모뎀 제어 신호를 구현합니다. 보드는 PCI 익스프레스 1배속을 준수하며 데이터 집약적 애플리케이션에서 신뢰성을 극대화하기 위하여 128-바이트 Tx/Rx FIFO(First In First Out)가 내장된 16C854 UART를 사용합니다. 16개의 DB-9M 커넥터가 있는 2개의 36인치 케이블은 기본으로 제공합니다. DB25M 커넥터용은 PCIE-SH7161-DB25M입니다. 맞춤형 전송속도와 9-비트 프로토콜을 지원하는 제품은 16C954 UART를 사용한 PCIE-SH7161SN-DB25M입니다. |
|
| 제품 |
특징 |
/7161e-DB9-70x70.png) |
/Orange_Dot.gif) 버퍼<128-바이트 FIFO(First In First Out)>가 내장된 16C854 UART |
모든 모뎀 제어 신호 구현 |
| 16개의 DB-9M 커넥터가 있는 2개의 36인치 케이블 포함 |
|
| 데이터 전송속도: 460.8K bps |
|
| PCI 익스프레스 1배속 준수 |
|
/Image-50x15.gif) |
/Download-56x15.gif) |
RoHS 규제 및 WEEE 지침 준수 |
|
| 기능 및 구성 |
| •호스트 인터페이스 |
PCI 익스프레스 |
| •포트 수 |
16 |
| •전기적 인터페이스 |
RS-232 |
| •UART |
850 UART |
| •시리얼 커넥터 |
DB9M |
| •PC 브래킷 |
표준 높이 |
| •통신 칩 |
16C854 |
| •Oscillator |
7.3728 MHz |
| •데이터 전송속도(최대) |
460.8K bps |
| •데이터 전송거리(최대) |
50 피트 |
| •케이블 커넥터 |
DB9M(16) |
| •보드 커넥터 |
Micro DB68(2) |
| •치수 |
5.5인치 x 4.4 인치 |
| •작동 온도 |
0 - +70°C |
| •비-작동 온도 |
-50 - +105°C |
| •습도 |
10% ~ 90% 상대습도, 비-응축 |
| 용어 해설 |
*Oscillator(발진기): 전자관 또는 반도체 등을 이용하여 전기적 진동을 발생시키는 장치. 진동을 발생시키는 방법에 따라서 자려 발진기
수정 발진기, 조율(調律) 발진기 등으로 나뉜다. 또 진동 파형에 따라서 사인파 발진기, 톱니파 발진기, 펄스 발진기 등이 있다. |
| 주문 정보 |
| PCIE-SH7161-DB9M |
16포트 PCI Express RS-232 시리얼 통신 카드(16C854 UART, DB9M 케이블) |
| PCIE-SH7161SN-DB9M |
16포트 PCI Express RS-232 시리얼 통신 카드(16C954 UART, DB9M 케이블) |
| PCIE-SH7161-DB25M |
16포트 PCI Express RS-232 시리얼 통신 카드(16C854 UART, DB25M 케이블) |
| PCIE-SH7161SN-DB25M |
16포트 PCI Express RS-232 시리얼 통신 카드(6C954 UART, DB25M 케이블) |
| •기타 케이블 및 터미널 블록 등 액세서리는 기술지원 팀으로 연락 주시기 바랍니다. |
|
