| PCIE-LP7205-DB9M | 2포트 Low Profile PCI 익스프레스 RS-232/422/485 시리얼 통신카드(16C950) |

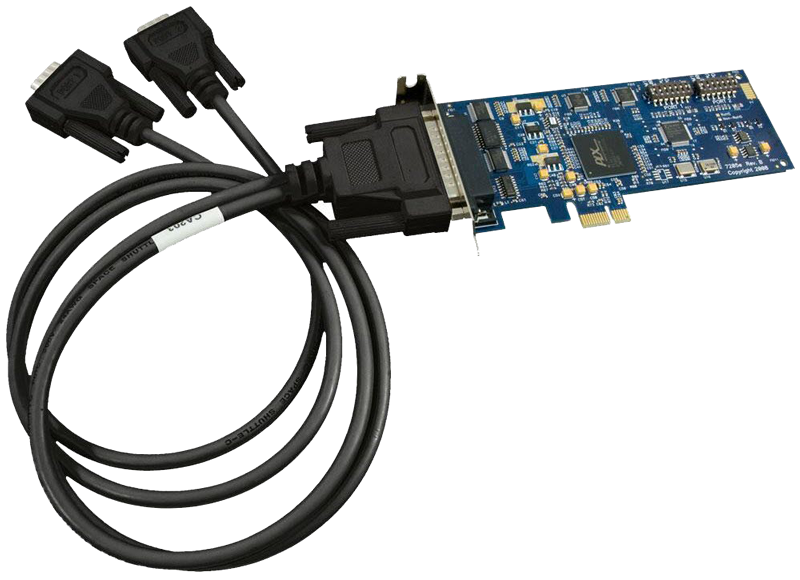

| PCIE-LP7205는 RS-232, RS-422 또는 RS-485로 구성이 가능한 2포트 Low Profile PCI Express 시리얼 통신 카드이며, 각 시리얼 포트는 데이터 집약적 애플리케이션에서 신뢰할 수 있는 고속 통신을 위하여 921.6K bps의 전송속도와 128-바이트 Tx/Rx FIFOs(First In First Out)가 내장된 16C950 UART를 사용합니다. 이 고성능 UART는 9-비트 Framing을 지원하며 기존 16550 애플리케이션과 완전히 호환됩니다. 또한, 14.7456 Oscillator 및 UART의 유연한 Clock Prescalar는 매우 폭넓은 범위의 표준 및 비-표준 전송 속도를 지원합니다. RS-485 모드에서 애플리케이션 소프트웨어 제어에 대한 필요성을 제거하며, 송신기는 하드웨어에서 자동으로 활성화 됩니다. 이것은 PCIE-LP7205가 표준 시리얼 통신 애플리케이션을 사용할 수 있고, 버스 경합 및 데이터 손상의 위험을 제거합니다. RS-232 모드에서 다양한 시리얼 주변 장치와 호환성을 극대화하기 위하여 모든 모뎀 제어 신호는 구현합니다. 제품과 같이 제공되는 소프트웨어 드라이버 및 유틸리티는 마이크로소프트 윈도우 및 리눅스 운영 체제에서 설치 및 작업이 용이합니다. PCIE-LP7205는 어느 PCI Express 슬롯과도 호환되는 1배속 PCI Express 제품입니다. PCIE-LP7205는 Low Profile PCI Express 슬롯용이며, 표준 PCI Express 슬롯용은 PCIE-SH7205입니다. 제품은 2개의 DB9M 커넥터가 있는 36인치 케이블을 기본으로 제공합니다. |
|
| 제품 |
특징 |
/7205e-100x70.png) |
/Orange_Dot.gif) 버퍼<128-바이트 FIFO(First In First Out)>가 내장된 16C950 UART |
각 포트의 최대 전송속도: 921.6K bps |
| Oscillator와 clock prescalar는 폭넓은 데이터 전송속도 지원 |
9-비트 프로토콜 Framing 지원 |
| 각 포트는 개별적으로 RS-422 또는 RS-485로 구성 가능 |
RoHs와 WEEE 지침 준수 |
| 2개의 DB-9M 커넥터가 있는 36인치 케이블(기본 제공) |
|
/Image-50x15.gif) |
/Download-56x15.gif) |
RS-232 모드에서 모든 모뎀 제어 신호 구현 |
|
| 기능 및 구성 |
| •호스트 인터페이스 |
PCI 익스프레스 |
| •포트 수 |
2 |
| •전기적 인터페이스 |
RS-232, RS-422, RS-485 |
| •UART |
950 UART |
| •시리얼 커넥터 |
DB9M |
| •PC 브래킷 |
Low Profile |
| •통신 칩 |
16C950 |
| •Oscillator |
14.7456 MHz |
| •데이터 전송속도(최대) |
921.6K bps |
| •데이터 전송거리(최대) |
50 피트(RS-232), 4000 피트(RS-485) |
| •케이블 커넥터 |
DB9M(2) |
| •보드 커넥터 |
DB25M |
| •치수 |
5.75 인치(길이) x 2.54인치(폭) |
| •작동 온도 |
0°C - +70°C |
| •비-작동 온도 |
-50°C - +105°C |
| •습도 |
10% ~ 90% 상대습도, 비-응축 |
| 용어 해설 |
*Oscillator(발진기): 전자관 또는 반도체 등을 이용하여 전기적 진동을 발생시키는 장치. 진동을 발생시키는 방법에 따라서 자려 발진기,
수정 발진기, 조율(調律) 발진기 등으로 나뉜다. 또 진동 파형에 따라서 사인파 발진기, 톱니파 발진기, 펄스 발진기 등이 있다.
*Framing(짜맞추기): 송신 측이 비동기 직렬 방식으로 데이터를 송신하고 있을 때, 수신 측에서 한 데이터의 시작 비트와 종료 비트를
검출할 수 없는 상태.
*Contention(경합): 데이터 통신에서 동일 회선으로 동시에 2개 이상의 장치가 전송을 개시하려 할 때의 통신 채널의 상태.
다중 처리기 시스템에서 2개의 처리기가 동시에 똑같은 기억 장치로 접근하려 할 때도 발생한다. |
| 주문 정보 |
| PCIE-LP7205-DB9M |
2포트 Low Profile PCI Express RS-232/422/485 시리얼 통신카드(16C950 UART, DB9M) |
| PCIE-SH7205-DB9M |
2포트 PCI Express RS-232/422/485 시리얼 통신카드(16C950 UART, DB9M 케이블) |
| • 기타 케이블 및 터미널 블록 등 액세서리는 기술지원 팀으로 연락 주시기 바랍니다. |
|
