PCI7402-TB4 | 4 포트 PCI RS-422, RS-485 시리얼(직렬) 통신 카드(16C550 UART) Kit

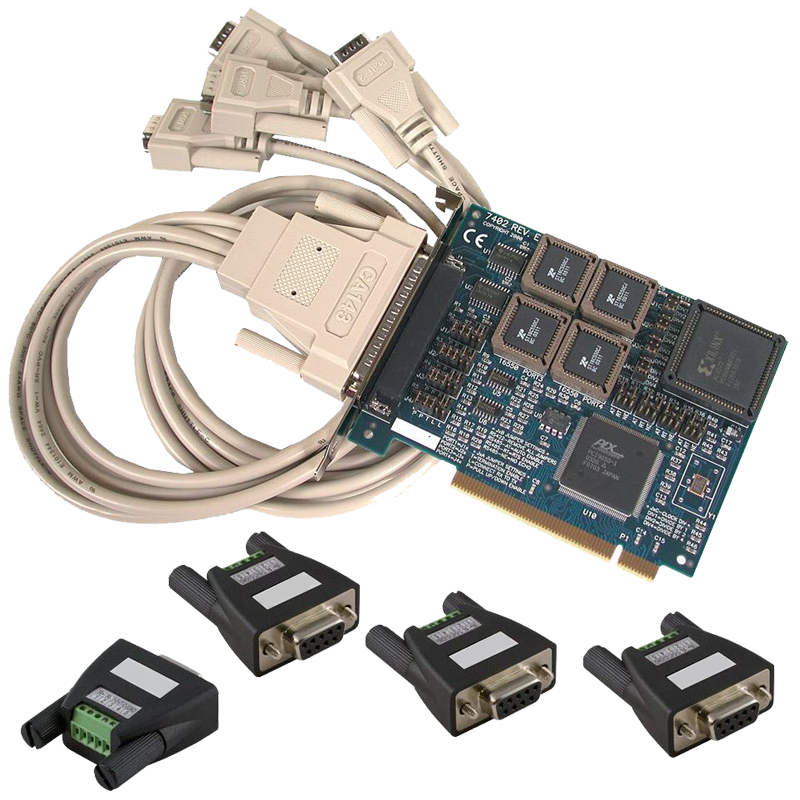

PCI7402-TB4는 현장에서 RS-422과 RS-485를 쉽게 배선할 수 있도록 DB9 Female 커넥터와 5개의 스크류 터미널이 포함되어 있는 터미널 블록을 기본으로 제공하며, RS-422 또는 RS-485로 구성 가능한 4포트 PCI RS-422, RS-485 시리얼(직렬) 통신 카드입니다. 전송속도는 460.8K bps이며, RS-485 송신기 사용/미사용을 자동으로 처리합니다. 버퍼<16-바이트 Tx/Rx FIFO(First In First Out)>가 내장된 16C550 UART를 사용합니다. 4개의 DB9M 커넥터가 있는 36인치 케이블은 기본으로 제공됩니다.
제품 특징
버퍼<16-바이트 FIFO(First In First Out)>가 내장된 16C550 UART 4개의 터미널 블록 기본 제공
RS-422 또는 RS-485로 구성 가능
데이터 전송 속도 460.8K bps
RS-485 활성화/비활성화 자동
4개의 DB-9M 커넥터
기능 및 구성
•호스트 인터페이스 PCI
•포트 수 4
•전기적 인터페이스 RS-422, RS-485
•UART 550 UART
•시리얼 커넥터 DB9M
•PC 브래킷 표준 높이
•통신 칩 16C550
•데이터 전송 속도(최대) 460.8K bps
•데이터 전송 거리(최대) 4000 피트
•작동 온도 0℃ - +70℃
•비-작동 온도 -50℃ - +105℃
•습도 범위 10 - 90% 상대 습도, 비-응축

용어 해설

*프로토콜(Protocol): 통신규약. 통신을 원하는 두 개체간에 무엇을, 어떻게, 언제 통신할 것인가를 서로 약속한 규약.

주문 정보

PCI7402-TB4-DB9M

4포트 PCI RS-422, RS-485 시리얼(직렬) 통신 카드(16C550 UART, 터미널 블록)

PCI7402-DB9M

4포트 PCI RS-422, RS-485 시리얼(직렬) 통신 카드(16C550 UART, DB9M)
PCI7402-SE-DB9M 4포트 PCI RS-422, RS-485 시리얼(직렬) 통신 카드(16C850 UART, DB9M)
