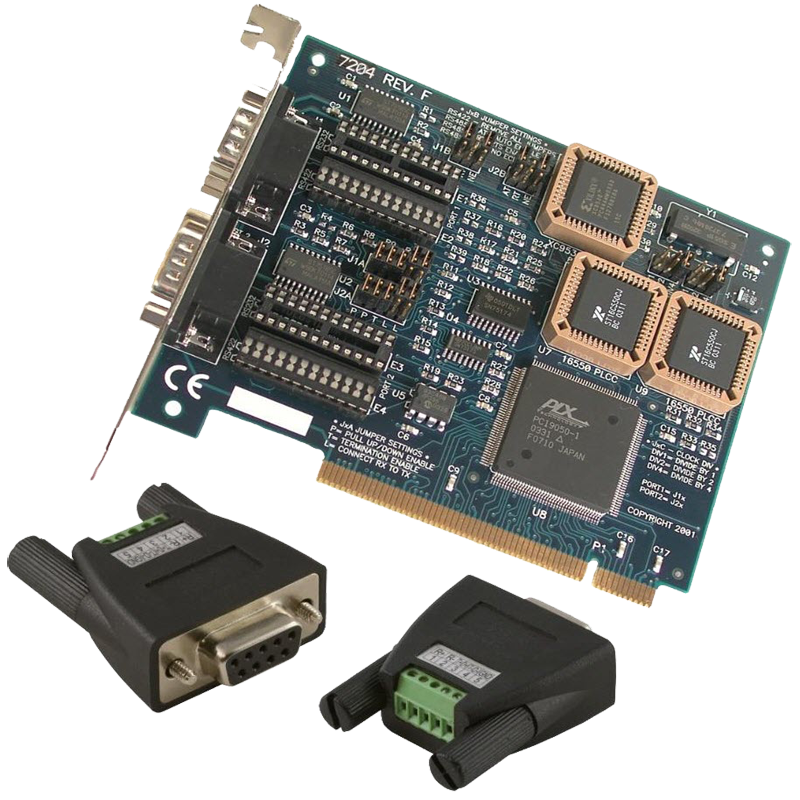

PCI7204-TB2 | 2 포트 PCI RS-422, RS-485 시리얼(직렬) 통신 카드(16C850 UART-터미널 블록)
PCI7204-TB2는 현장에서 RS-422과 RS-485를 쉽게 배선할 수 있도록 DB9 Female 커넥터와 5개의 스크류 터미널이 포함되어 있는 터미널 블록을 기본으로 제공하며, RS-422 또는 RS-485로 구성 가능한 2포트 PCI RS-422, RS-485 시리얼(직렬) 통신 카드입니다. 전송속도는 460.8K bps이며, RS-485 송신기 사용/미사용을 자동으로 처리합니다. 버퍼<128-바이트 Tx/Rx FIFO(First In First Out)>가 내장된 16C850 UART를 사용합니다. 맞춤형 전송속도와 9-비트 프로토콜을 지원하는 제품도 가능합니다.
제품 특징
버퍼<128-바이트 FIFO(First In First Out)>가 내장된 16C850 UART 2개의 터미널 블록 기본 제공
RS-422, RS-485로 구성 가능
데이터 전송 속도 460.8Kbps
RS-485 활성화/비활성화 자동
2개의 DB-9M 커넥터
기능 및 구성
•호스트 인터페이스 PCI
•포트 수 2
•전기적 인터페이스 RS-422, RS-485
•UART 850 UART
•시리얼 커넥터 DB9M
•PC 브래킷 표준 높이
•통신 칩 16C850
•데이터 전송 속도(최대) 460.8K bps
•데이터 전송 거리(최대) 4000 피트
•작동 온도 0℃ - +70℃
•비-작동 온도 -50℃ - +105℃
•습도 범위 10 - 90% 상대 습도, 비-응축
용어 해설
*프로토콜(Protocol): 통신규약. 통신을 원하는 두 개체간에 무엇을, 어떻게, 언제 통신할 것인가를 서로 약속한 규약.
주문 정보
PCI7204-TB2-DB9M 2포트 PCI RS-422, RS-485 시리얼(직렬) 통신 카드(16C850 UART, 터미널 블록)
PCI7204-DB9M 2포트 PCI RS-422, RS-485 시리얼(직렬) 통신 카드(16C850 UART)
• 기타 케이블 및 터미널 블록은 기술지원 팀으로 연락 주시기 바랍니다.
