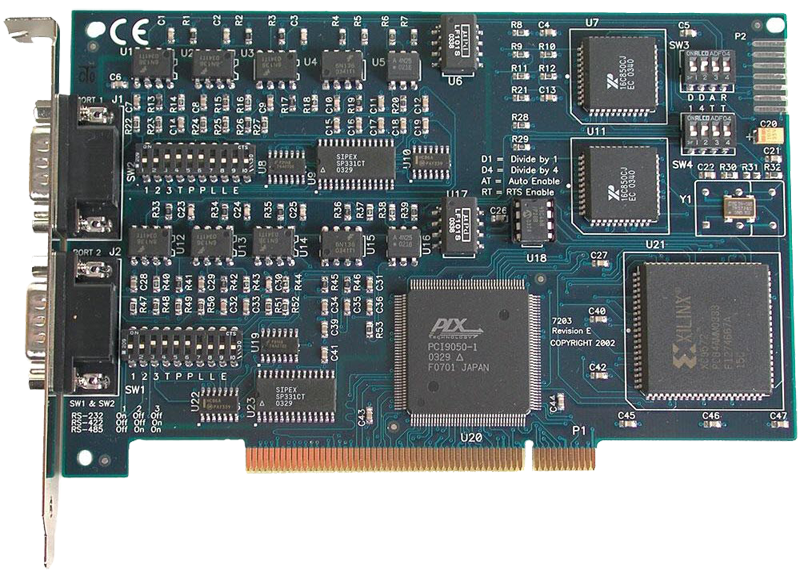

| PCI7203 | 2 포트 PCI RS-232, RS-422, RS-485 Isolated 시리얼(직렬) 통신 카드(16C850 UART) |
| PCI7203은 개별적으로 RS-232, RS-422 또는 RS-485로 구성 가능하며, 광학적으로 절연된 2포트 PCI RS-232, RS-422, RS-485 시리얼(직렬) 통신카드입니다. 460.8K bps의 데이터 전송 속도로 RS--485 송신기 사용/사용하지 않음을 자동으로 처리하며, 데이터 집약형 응용 프로그램에서 신뢰성을 극대화하기 위하여 버퍼<128-바이트 Tx/Rx FIFO(First In First Out)>가 내장된 16C850 UART를 사용합니다. |
|
| 제품 |
특징 |
/7203-80x70.png) |
/Orange_Dot.gif) 버퍼<128-바이트 FIFO(First In First Out)>가 내장된 16C850 UART |
RS-485 활성화/비활성화 자동 |
| 각 포트는 개별적으로 RS-232, RS-422 또는 RS-485로 구성 |
|
| 광학적 절연은 과도 및 접지 루프 보호 |
|
| 데이터 전송 속도 460.8K bps |
|
/Image-50x15.gif) |
/Download-56x15.gif) |
2개의 DB-9M 커넥터 |
|
|
| 기능 및 구성 |
| •호스트 인터페이스 |
PCI |
| •포트 수 |
2 |
| •전기적 인터페이스 |
RS-232, RS-422, RS-485 |
| •UART |
850 UART |
| •시리얼 커넥터 |
DB9M |
| •PC 브래킷 |
표준 높이 |
| •통신 칩 |
16C850 |
| •데이터 전송 속도(최대) |
460.8K bps |
| •데이터 전송 거리(최대) |
4000 피트 |
| •광학적 절연 |
예 |
| •작동 온도 |
0℃ - +70℃ |
| •비-작동 온도 |
-50℃ - +105℃ |
| •습도 범위 |
10 - 90% 상대 습도, 비-응축 |
용어 해설
*Isolation(격리 또는 절연): 이중화 구성 시스템인 경우 2대의 중앙 제어 장치에서 교차하는 제어선을 한쪽의
장치와 전기적으로 격리시키는 것. 이중화되어 있는 장치의 한쪽에 문제가 발생하여 틀린 정보가 정상적인
장치로 전달되어도 정상적인 작동을 방해하지 않도록 한다. |
|
| 주문 정보 |
| PCI7203-DB9M |
2포트 PCI RS-232/422/485 Isolated 시리얼(직렬) 통신 카드(16C850 UART) |
| • 기타 케이블 및 터미널 블록은 기술지원 팀으로 연락 주시기 바랍니다. |
|
