PCI7107S-TB | 1 포트 PCI RS-422, RS-485 시리얼(직렬) 통신 카드 Kit

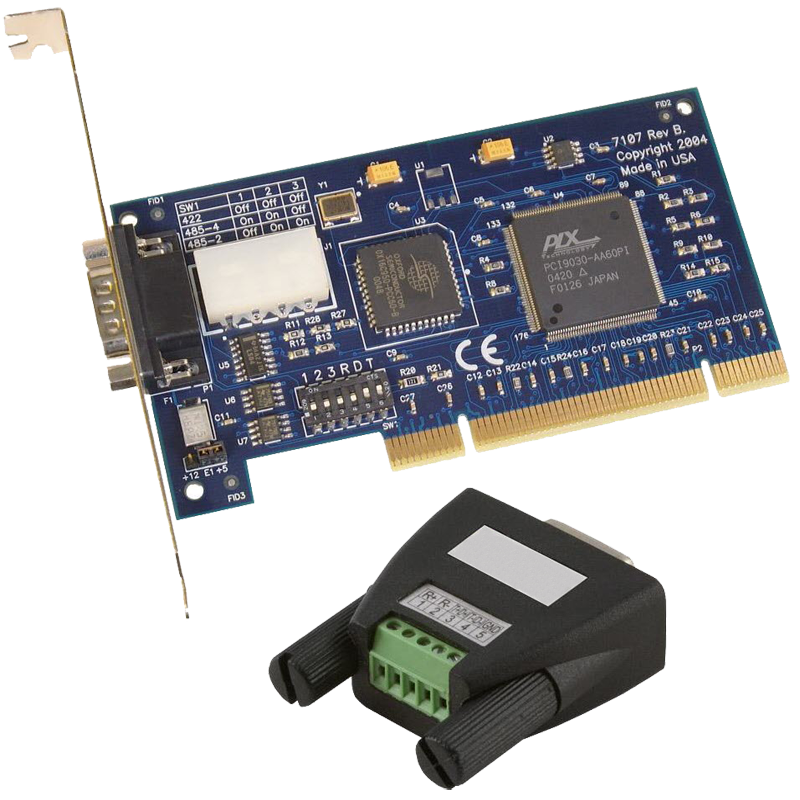

PCI7107S-TB Kit 는 현장에서 RS-422 과 RS-485 를 쉽게 배선할 수 있도록 DB9 Female 커넥터와 5 개의 스크류 터미널이 포함되어 있는 터미널 블록을 기본으로 제공합니다. PCI7107S 는 921.6K bps 속도로 RS-422 또는 RS-485 로 구성이 가능한 1 포트 PCI RS-422, RS-485 시리얼 통신카드입니다. 데이터 집약적 응용 프로그램에서 최대의 신뢰성을 보장하기 위하여 버퍼<128-바이트 Tx/Rx FIFO(First In First Out)>가 내장된 16C950 UART 를 사용하며, 9-비트 프로토콜과 등시성 모드를 지원합니다. 온-보드 커넥터는 DB-9M 커넥터를 통해 호스트 내부 전원에서 전원 경로를 지정합니다. 이렇게 하면 RS-485 I/O 모듈, RS-422 및 RS-485 POS 시스템 또는 다른 실제 장치를 포함한 주변 장치에 +5VDC 또는 +12VDC 연결이 용이합니다. PCI7107S 는 Universal PCI(3.3V 및 5V)와 호환되며 PCI 슬롯에 설치할 수 있도록 표준 크기의 PCI 브래킷은 기본으로 제공됩니다.
제품 특징
버퍼<128-바이트 FIFO(First In First Out)>가 내장된 Oxford 16C950 UART 데이터 전송 속도 921.6Kbps
MD1 Low Profile 및 Universal Bus (3.3V 및 5V) 호환 Kit는 터미널 블록 기본 제공
9 비트 프로토콜 및 등시성 모드 지원
RS-422 또는 RS-485로 구성 가능
DB-9M 커넥터
기능 및 구성
•호스트 인터페이스 PCI
•포트 수 1
•전기적 인터페이스 RS-422, RS-485
•UART 950 UART
•시리얼 커넥터 DB9M
•PC 브래킷 표준 높이
•통신 칩 16C950
•데이터 전송 속도(최대) 921.6K bps
•데이터 전송 거리(최대) 4000 피트
•작동 온도 0℃ - +70℃
•비-작동 온도 -50℃ - +105℃
•습도 범위 10 - 90% 상대 습도, 비-응축
용어 해설
*Isochronous (등시성): 데이터 통신에서 동기/비동기가 모두 가능함을 나타내는 말. 또한 송신 측에서 보낸 타이밍 신호를 그대로 유지해서 수신 측까지 데이터 프레임을 보내는 전송 모드를 등시성 전송이라 한다. IEEE 1394, 파이버 채널 및 유니버설 시리얼 버스(USB) 등의 규격에서는 육성이나 동화상 등 실시간성이 요구되는 데이터를 전송하기 때문에 등시성 전송 모드의 규격화를 규정하고 있다.
주문 정보
PCI7107S-TB-DB9M 1포트 PCI RS-422/485 시리얼(직렬) 통신 카드(16C950 UART, 터미널 블록)
LP7107-TB-DB9M 1포트 Low Profile PCI RS-422/485 시리얼(직렬) 통신 카드(16C950 UART, 터미널 블록)
PCI7107S-DB9M 1포트 PCI RS-422/485 시리얼(직렬) 통신 카드(16C950 UART, DB9M)
LP7107-DB9M 1포트 Low Profile PCI RS-422/485 시리얼(직렬) 통신 카드(16C950 UART, DB9M)
• 기타 케이블 및 터미널 블록은 기술지원 팀으로 연락 주시기 바랍니다.
