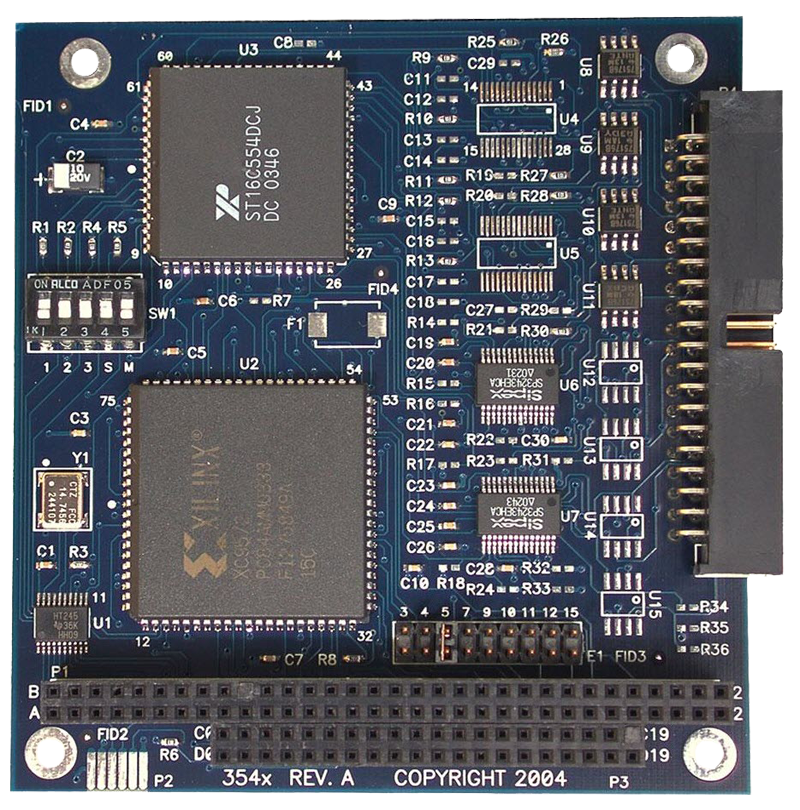

PC3544 | 4 포트 PC/104 RS-232, RS-422, RS-485 시리얼(직렬) 통신 카드
PC3544는 2 포트는 RS-232, 2 포트는 RS-422 또는 RS-485로 구성 가능한 4 포트 PC/104 RS-232, RS-422, RS-485 시리얼(직렬) 통신 카드이며, 최대 460.8Kbps 전송 속도와 버퍼<16-바이트 Tx/Rx FIFO(First In First Out)>가 내장된 16C554 UART를 사용합니다. 16C854 UART용은 PC3544-SE이며, 16C954 UART용은 PC3544-SN입니다.
제품 특징
버퍼<16-바이트 FIFO(First In First Out)>가 내장된 16C554 UART
2포트 RS-232, 2포트 RS-422 또는 RS-485로 구성 가능
데이터 전송 속도 460.8K bps
40-핀 직각 헤더 커넥터
-40℃ ~ +85℃ 선택 사양
기능 및 구성
•호스트 인터페이스 PC/104
•포트 수 4
•전기적 인터페이스 RS-232, RS-422, RS-485
•UART 550 UART
•통신 칩 16C554
•데이터 전송속도(최대) 460.8K bps
•데이터 전송거리(최대) 4000 피트
• RoHS 예
•작동 온도 0℃ - +70℃
•비-작동 온도 -50℃ - +105℃
•확장 온도 연락 주시기 바랍니다.
•습도 범위 10 - 90% 상대 습도, 비-응축
용어 해설
*Full Duplex(양방향 통신 방식): 데이터 통신에서 양방향으로 동시에 데이터의 전송이 이루어지는 통신 방식.
*Half Duplex(반 양방향 통신 방식): 접속된 두 장치 간에 교대로 데이터를 교환하는 통신 방식. 양방향 전송이
가능하지만 송수신 동시는 불가능하고 어떤 시점에서는 한 방향만 전송된다.
주문 정보
PC3544 4포트 PC/104 RS-232/422/485 시리얼(직렬) 통신 카드(16C554 UART)
PC3544-SE 4포트 PC/104 RS-232/422/485 시리얼(직렬) 통신 카드(16C854 UART)
PC3544-SN 4포트 PC/104 RS-232/422/485 시리얼(직렬) 통신 카드(16C954 UART)
•기타 케이블 및 터미널 블록은 기술지원 팀으로 연락 주시기 바랍니다.
