| ISA3440-TB4 | 4 포트 ISA RS-422, RS-485 시리얼(직렬) 통신 카드(16550 UART, 터미널 블록) |

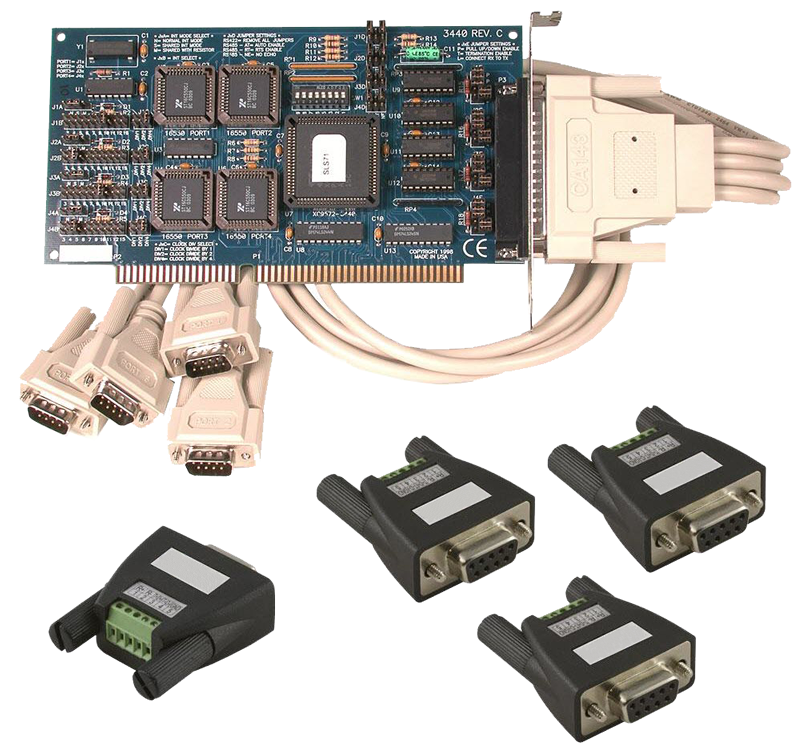

| ISA3440TB4는 현장에서 RS-422과 RS-485 배선을 간단히 할 수 있도록 4개의 터미널 블록이 기본으로 제공되며 각 터미널 블록은 DB9 Female 커넥터와 5개의 스크류 터미널이 포함되어 있는 4포트 ISA RS-422, RS-485 비동기식 시리얼 통신카드입니다. 이 보드의 특징은 확장된 인터럽트, 개별적으로 선택하거나 공유 가능한 인터럽트 및 윈도우의 유연성을 극대화 하기 위한 온-보드 인터럽트 상태 포트를 지원 합니다. |
| 제품 |
특징 |
/3440-TB4-80x70.png) |
/Orange_Dot.gif) TD, RD, RTS, CTS를 제공하는 4개의 DB9M 커넥터가 부착된 케이블 기본 제공 |
|
| 선택 가능한 터미네이션, 에코 모드와 2개 또는 4개의 와이어 작업 |
|
| 선택 가능하고 공유할 수 있는 IRQ 수준(2-5, 7, 10-12 및 15) |
|
| 16-비트 주소 매김은 I/O 충돌 제거 |
|
/Image-50x15.gif) |
/Download-56x15.gif) |
온-보드 인터럽트 상태 포트 |
|
| 기능 및 구성 |
| •호스트 인터페이스 |
ISA |
| •포트 수 |
4 |
| •전기적 인터페이스 |
RS-422, RS-485 |
| •UART |
550 UART |
| •시리얼 커넥터 |
DB9M |
| •통신 칩 |
16550 |
| •데이터 전송속도(최대) |
460.8K bps |
| •데이터 전송거리(최대) |
4000 피트 |
| •RS-485 작동 |
Full Duplex(4선), Half Duplex(2선) |
| •습도 범위 |
10 - 90% 상대 습도, 비-응축 |
| •용어 해설 |
| *Addressing(주소 매김): 컴퓨터의 명령에서 필요한 피 연산자가 들어 있는 기억 장치의 주소를 매김하고, 그 주소의 내용에 접근하는 데 관련된 기법. 주소 매김 방식은 크게 직접 매김 방식, 간접 매김 방식, 색인화 주소 매김 방식 등으로 나뉘며 이들 각각이 다른 방식이 있을 수 있어 매우 다양하다.
*Full Duplex(양방향 통신 방식): 데이터 통신에서 양방향으로 동시에 데이터의 전송이 이루어지는 통신 방식.
*Half Duplex(반 양방향 통신 방식): 접속된 두 장치 간에 교대로 데이터를 교환하는 통신 방식. 양방향 전송이 가능하지만 송수신 동시는 불가능하고 어떤 시점에서는 한 방향만 전송된다. |
| 주문 정보 |
| ISA3440-TB4 |
4-포트 ISA RS-422, RS-485 시리얼(직렬) 통신 카드(16550 UART, 터미널 블록) |
| ISA3440 |
4-포트 ISA RS-422, RS-485 시리얼(직렬) 통신 카드(16550 UART) |
| • 기타 케이블 및 터미널 블록은 기술지원 팀으로 연락 주시기 바랍니다. |
|
