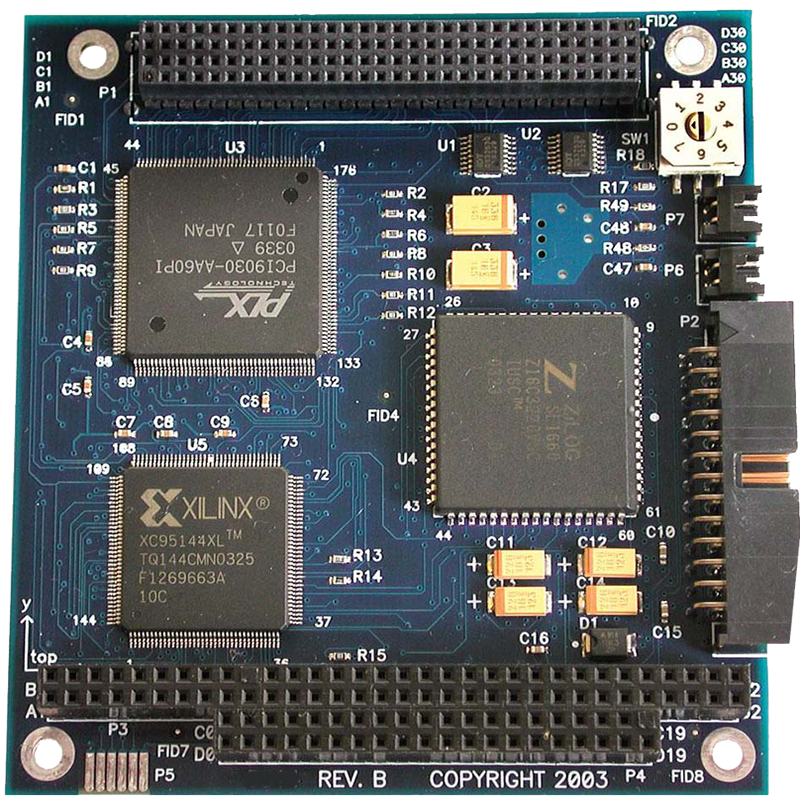

ELK-PCP3514 | PC/104 Plus RS-232/422/485/530/530A, V.35 동기식 시리얼 통신 카드(Z16C32)
ELK-PCP3514는 RS-232, RS-422, RS-485, RS-530, RS-530A, 또는 V.35 로 구성 가능한 1포트 PC/104 Plus 동기식 시리얼 통신 카드입니다. DMA 컨트롤러 및 32-바이트 FIFO 버퍼가 내장된 Z16C32 통합 범용 직렬 컨트롤러 (IUSC)를 사용하며 데이터 전송속도는 10M bps입니다. 다양한 호스트 프로세서와 호환성을 극대화하기 위하여 3.3V 또는 5V 신호 레벨로 작동할 수 있습니다.
제품 특징
DMA 컨트롤러 및 32-바이트 FIFO 버퍼가 내장된 Z16C32 범용 시리얼컨트롤러(IUSC)
RS-232, RS-422, RS-485, RS-530, RS-530A, 또는 V.35로 구성 가능
256K 바이트의 온-보드 RAM/링크 목록 DMA 지원
데이터 전송속도: 10M bps
26-핀 직각 헤더 커넥터 PC/104-Plus 호환
기능 및 구성
•호스트 인터페이스 PC/104-Plus
•포트 수 1
•전기적 인터페이스 RS-232, RS-422, RS-485, RS-530, RS-530A
•V.35 예
•RoHS 예
•통신 컨트롤러 Z16C32
•통신 칩 Z16C32 IUSC
•데이터 전송속도(최대) 10M bps (버스트)
•데이터 전송거리(최대) 50 피트(RS-232), 4000 피트(RS-485)
•RS-485 작동 양방향 통신(4 선), 반 양방향 통신(2 선)
•작동 온도 0℃ - +70℃
•비-작동 온도 -50℃ - +105℃
•습도 범위 10 - 90% 상대 습도, 비-응축
용어 해설
*Full duplex(양방향 통신): 데이터 통신에서 양방향으로 동시에 데이터의 전송이 이루어지는 통신 방식. 가정용 전화나 주 컴퓨터와 단말기 간의 통신 등이 있다. 회선의 비용은 많이 드나 송수신 방향을 바꾸기 위한 반전 시간이 필요 없으므로 전송 효율이 높다. 4선식 회선으로 동시에 송수신되는 전신 또는 데이터 통신 방식.
*Half duplex(반 양방향 통신): 접속된 두 장치 간에 교대로 데이터를 교환하는 통신 방식. 양방향 전송이 가능하지만 송수신 동시는 불가능하고 어떤 시점에서는 한 방향만 전송된다.
주문 정보
ELK-PCP3514 1-포트 PC/104 Plus RS-232/422/485/530/530A/V.35 동기식 시리얼 통신 카드(Z16C32)
CBL104 표준 DB25F to DB25M 시리얼 확장 케이블(72인치)
CBL107 DB25F(RS530) to DB37M(RS-449 DTE) 시리얼 케이블(10인치)
CBL118 26-핀 IDC 리본 케이블 to DB25M 케이블(8인치)
CBL159 DB25 Female(RS530) to DB15 Male(X.21) 케이블
CBL178 DB25F(V.35) to ITU-T ISO-2593 Style Connector (V.35) 케이블(72인치)
TB04-KT 터미널 블록(DB25 커넥터 to 25 Screw Terminal)
