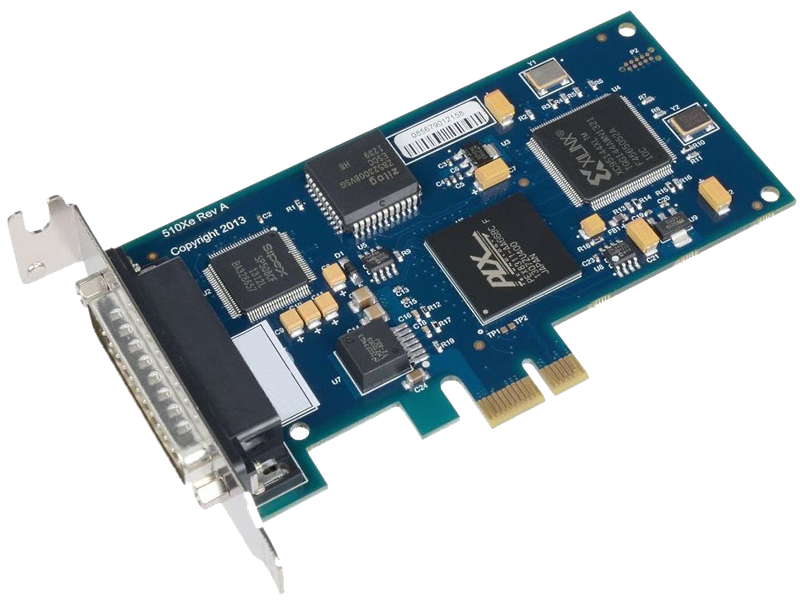

ELK-PCIE5103LP |1 포트 Low Profile PCI Express RS-232 동기식 시리얼 통신 카드
ELK-PCIE5103LP는 1 포트 RS-232 Low Profile PCI Express 동기식 시리얼 통신 카드입니다. RS-232 모드에서 모든 일반적인 모뎀 제어 신호는 다양한 주변기기와 호환성을 위하여 구현됩니다. 디지털 위상 잠금 루프(DPLL) 기능이 있으며, 이 제품은 버스트 모드에서 최대 128K bps 의 데이터 전송속도를 지원합니다. 가장 잘 알려진 향상된 Zilog Z85230 시리얼 통신 컨트롤러(ESCC)를 이용하여 설계된 동기식 시리얼 어댑터는 DDS(디지털 데이터 서비스), 군사 애플리케이션, 금융 통신 및 기타 특수한 애플리케이션에 이상적인 솔루션입니다. 소프트웨어 Toolkit는 개발 시간을 단축하는 프로그래밍 샘플 및 소스 코드를 제공하여 다른 운영 체제에서 소프트웨어 드라이버 개발을 돕기 위하여 제품에 포함되어 있습니다. 터미널 블록, 어댑터 케이블 및 기타 유용한 액세서리는 설치를 간단히 하기 위하여 사용 가능합니다. 성공적인 동기식 통신 개발을 위한 중요한 소프트웨어는 SeaMAC V5 동기식 시리얼 드라이버를 통하여 지원 제공됩니다. HDLC/SDLC 프로토콜은 Monosync, Bi-sync 및 Raw mode의 특정 구성은 물론 지원됩니다. ELK- PCIE5103LP는 Low Profile PCI Express 슬롯용이며, ELK-PCIE5103S는 표준 크기의 PCI Express 슬롯용입니다.
제품 특징
향상된 Z85230 시리얼 통신 컨트롤러(ESCC) 모든 모뎀 제어 신호 구현
모든 Low Profile PCI Express 슬롯과 호환 1배속 PCI 익스프레스 준수
데이터 전송속도: 128K bps(버스트 모드) DB-25M 보드 커넥터
RoHS 규제 및 WEEE 지침 준수
기능 및 구성
•호스트 인터페이스 PCI 익스프레스
•포트 수 1
•전기적 인터페이스 RS-232
•V.35 예
•RoHS 예
•통신 컨트롤러 Z85230
•통신 칩 Z85230
•직렬 커넥터 DB25M
•PC 브래킷 Low Profile
•데이터 전송속도(최대) 128K bps (버스트)
•데이터 전송거리(최대) 50 피트(RS-232)
•작동 온도 0℃ - +70℃
•비-작동 온도 -50℃ - +105℃
•습도 범위 10 - 90% 상대 습도, 비-응축
주문 정보
ELK-PCIE5103LP 1 포트 Low Profile PCI Express RS-232/V.35 동기식 시리얼 통신 카드
ELK-PCIE5103S 1 포트 PCI Express RS-232/V.35 동기식 시리얼 통신 카드
CBL104 표준 DB25F to DB25M 시리얼 확장 케이블(72인치)
TB04-KT 터미널 블록 Kit(DB25 Female to 25 Screw Terminal) 및 6 Snap Track & DIN Rail 장착 Clip
KT-104 터미널 블록 Kit(TB04+CA104)
