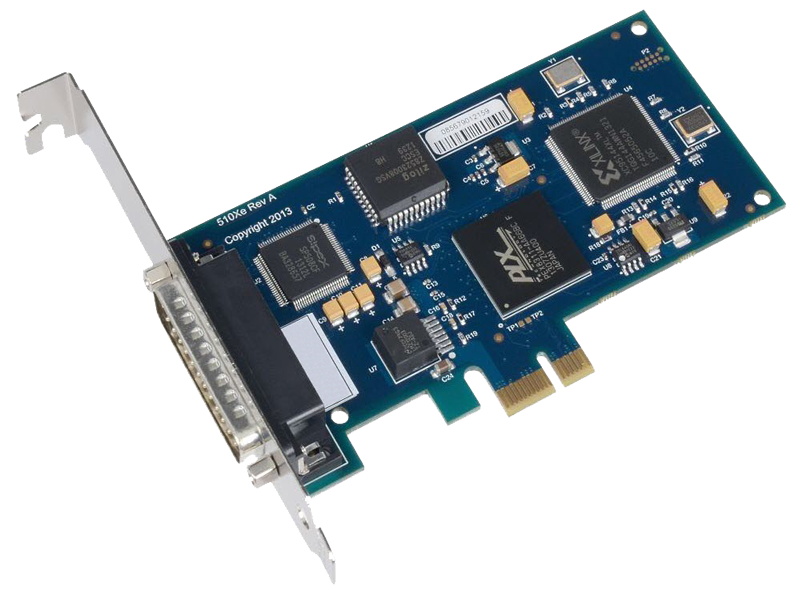

ELK-PCIE5102S |1 포트 PCI Express RS-232/422/485/530/530A/V.35 동기식 시리얼 통신 카드
ELK-PCIE5102S는 RS-232, RS-422, RS-485, RS-530, RS-530A 또는 V.35로 구성 가능한 1 포트 PCI Express 동기식 시리얼 통신 카드입니다. RS-232 모드에서 모든 일반적인 모뎀 제어 신호는 다양한 주변기기와 호환성을 위하여 구현됩니다. 디지털 위상 잠금 루프(DPLL) 기능이 있으며, 이 제품은 버스트 모드에서 최대 128K bps의 데이터 전송속도를 지원합니다. 가장 잘 알려진 향상된 Zilog Z85230 시리얼 통신 컨트롤러(ESCC)를 이용하여 설계된 동기식 시리얼 어댑터는 DDS(디지털 데이터 서비스), 군사 애플리케이션, 금융 통신 및 기타 특수한 애플리케이션에 이상적인 솔루션입니다. 소프트웨어 Toolkit는 개발 시간을 단축하는 프로그래밍 샘플 및 소스 코드를 제공하여 다른 운영 체제에서 소프트웨어 드라이버 개발을 돕기 위하여 제품에 포함되어 있습니다. 터미널 블록, 어댑터 케이블 및 기타 유용한 액세서리는 설치를 간단히 하기 위하여 사용 가능합니다. ELK-PCIE5102S는 표준 크기의 PCI Express 슬롯용이며, Low Profile PCI Express 슬롯용은 ELK-PCIE5102LP입니다.
제품 특징
RS-232/422/485/530/530A 또는 V.35로 구성 가능 모든 모뎀 제어 신호 구현
향상된 Z85230 시리얼 통신 컨트롤러(ESCC) 1배속 PCI 익스프레스 준수
모든 표준 크기의 PCI Express 슬롯과 호환 DB-25M 보드 커넥터
데이터 전송속도: 128K bps(버스트 모드) RoHS 규제 및 WEEE 지침 준수
기능 및 구성
•호스트 인터페이스 PCI 익스프레스
•포트 수 1
•전기적 인터페이스 RS-232, RS-422, RS-485, RS-530, RS-530A
•V.35 예
•RoHS 예
•통신 컨트롤러 Z85230
•통신 칩 Z85230
•직렬 커넥터 DB25M
•PC 브래킷 표준 높이
•데이터 전송속도(최대) 128K bps (버스트)
•데이터 전송거리(최대) 50 피트(RS-232), 4000 피트(RS-485)
•작동 온도 0℃ - +70℃
•비-작동 온도 -50℃ - +105℃
•습도 범위 10 - 90% 상대 습도, 비-응축
주문 정보
ELK-PCIE5102S 1 포트 PCI Express RS-232/422/485/530/530A, V.35 동기식 시리얼 통신 카드
ELK-PCIE5102LP 1 포트 Low Profile PCI Express RS-232/422/485/530/530A, V.35 동기식 시리얼 통신 카드
CBL104 표준 DB25F to DB25M 시리얼 확장 케이블(72인치)
CBL107 DB25F(RS530) to DB37M(RS-449 DTE) 시리얼 케이블(10인치)
CBL159 DB25F(RS530) to DB15M(X.21) 케이블(72인치)
CBL174 DB25F to DB25M 트위스티드 페어 시리얼 케이블(72인치)
CBL178 DB25F(V.35) to ITU-T ISO-2593 Style Connector (V.35) 케이블(72인치)
TB04-KT 터미널 블록 Kit(DB25 Female to 25 Screw Terminal) 및 6 Snap Track & DIN Rail 장착 Clip
KT-104 터미널 블록 Kit(TB04+CA104)
