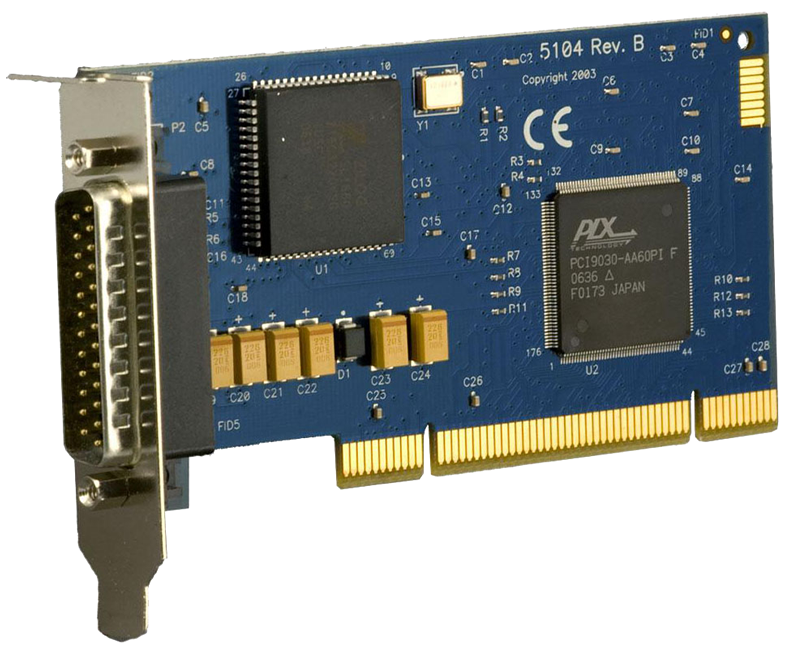

| ELK-LP5104 | 1-포트 Low Profile PCI RS-232/422/485/530/530A/V.35 동기식 시리얼 통신카드(Z16C32) |
| ELK-LP5104는 RS-232, RS-422, RS-485, RS-530, RS-530A 또는 V.35로 구성할 수 있는 1 포트 Low Profile PCI 동기식 시리얼 통신 카드이며 데이터 전송속도는 10M bps입니다. LP5104는 DMA 컨트롤러 및 32-바이트 FIFO 버퍼가 내장된 Z16C32 통합 범용 시리얼 컨트롤러(IUSC)를 사용하며, MD1 Low Profile 및 범용 버스(3.3V 및 5V)와 호환됩니다. ELK-LP5104는 Low Profile PCI용이며, 표준 크기의 PCI 슬롯용은 ELK-PCI5104S 입니다. |
|
| 제품 |
특징 |
/5104-80x70.png) |
/Orange_Dot.gif) DMA 컨트롤러 및 32-바이트 FIFO 버퍼가 내장된 Z16C32 범용 시리얼 컨트롤러(IUSC) |
데이터 전송속도: 10M bps |
| RS-232, RS-422, RS-485, RS-530, RS-530A 또는 V.35로 구성 가능 |
PCI 버스에 3.3V 전원 필요 |
| 256K 바이트의 온-보드 RAM/링크 목록 DMA 지원 |
DB-25M 커넥터 |
| MD1 Low Profile 및 범용 버스(3.3V 및 5V)와 호환 |
|
/Image-50x15.gif) |
/Download-56x15.gif) |
RoHS 규제 및 WEEE 지침 준수 |
|
| 기능 및 구성 |
| •호스트 인터페이스 |
PCI |
| •포트 수 |
1 |
| •전기적 인터페이스 |
RS-232, RS-422, RS-485, RS-530, RS-530A |
| •V.35 |
예 |
| •RoHS |
예 |
| •통신 컨트롤러 |
Z16C32 |
| •통신 칩 |
Z16C32 IUSC |
| •시리얼 커넥터 |
DB25M |
| •PC 브래킷 |
Low Profile |
| •데이터 전송속도(최대) |
10M bps (버스트) |
| •데이터 전송거리(최대) |
50 피트(RS-232), 4000 피트(RS-485) |
| •RS-485 작동 |
양방향 통신(4 선), 반 양방향 통신(2 선) |
| •작동 온도 |
0℃ - +70℃ |
| •비-작동 온도 |
-50℃ - +105℃ |
| •습도 범위 |
10 - 90% 상대 습도, 비-응축 |
| 용어 해설 |
*Full duplex(양방향 통신): 데이터 통신에서 양방향으로 동시에 데이터의 전송이 이루어지는 통신 방식. 가정용
전화나 주 컴퓨터와 단말기 간의 통신 등이 있다. 회선의 비용은 많이 드나 송수신 방향을 바꾸기 위한 반전
시간이 필요 없으므로 전송 효율이 높다. 4선식 회선으로 동시에 송수신되는 전신 또는 데이터 통신 방식.
*Half duplex(반 양방향 통신): 접속된 두 장치 간에 교대로 데이터를 교환하는 통신 방식. 양방향 전송이
가능하지만 송수신 동시는 불가능하고 어떤 시점에서는 한 방향만 전송된다. |
| 주문 정보 |
| ELK-LP5104 |
1-포트 Low Profile PCI RS-232/422/485/530/530A, V.35 동기식 시리얼 통신카드(Z16C32) |
| ELK-PCI5104S |
1-포트 PCI RS-232/422/485/530/530A, V.35 동기식 시리얼 통신카드(Z16C32) |
| CBL104 |
표준 DB25F to DB25M 시리얼 확장 케이블(72인치) |
| CBL107 |
DB25F(RS530) to DB37M(RS-449 DTE) 시리얼 케이블(10인치) |
| CBL159 |
DB25F(RS530) to DB15M(X.21) 케이블(72인치) |
| CBL178 |
DB25F(V.35) to ITU-T ISO-2593 Style Connector (V.35) 케이블(72인치) |
| TBKT-104 |
터미널 블록(DB25 Female 커넥터 to 25 Screw Terminal) 및 CBL104 |
|
