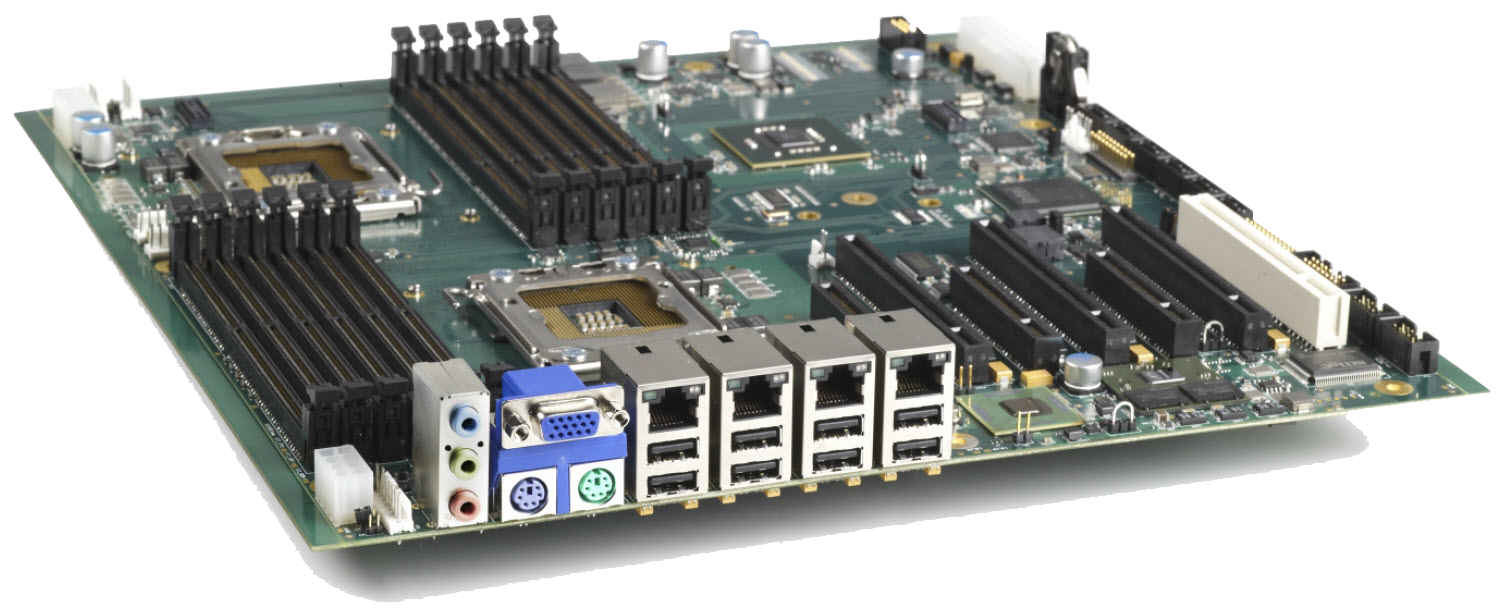

WTM7026-XXX | MicroATX 임베디드 마더보드| 2개의 6-코어 인텔 제온 시리즈 E5600 프로세서
제품 주요 특징
확장 ATX 마더보드 폼 팩터 (SSI-EEB)
쿼드 및 6 코어 웨스트미어-클래스 프로세서 지원
여러 개의 PCI 익스프레스 젠(Gen) 2 및 젠(Gen) 1.1 카드 지원
최대 DDR3 메모리 144GB, 온-보드 SATA II RAID, 오디오 및 비디오
개요
•고성능 서버 마더보드 컴퓨팅 애플리케이션용
•2개의 쿼드 또는 6 코어 인텔® 제온® 프로세서, 5600 시리즈를 포함한 프로세서 옵션
•DDR3-1333 메모리 인터페이스: 12개의 DDR3 DIMM 소켓 (최대 144기가바이트)
•PCIe 젠(Gen)2, PCIe 젠(Gen)1.1 및 PCI 옵션 카드 지원
•온-보드 SATA II/300 RAID, 비디오, 오디오, PS/2, USB, 기가비트 이더넷 포트
기능 및 구성
폼 팩터 및 치수
•Extended ATX-SSI-EEB 엔터프라이즈 일렉트로닉스 베이 사양 2008, 12인치(너비) x 13인치(깊이)
프로세서
•2개의 6-코어 인텔® 제온® 프로세서 E5645 (Westmere-EP)
•2개의 쿼드-코어 인텔® 제온® 프로세서 E5620 (Westmere-EP)
•2개의 6-코어 인텔® 제온® 프로세서 L5638 (Westmere-EP)
•인텔® TXT, AES-NI (암호화), 인텔® VT 및 인텔® VT-d 지원
바이오스(플래시)
•AMI AMIBIOS8®
칩셋
•인텔® ICH10R I/O 컨트롤러 허브와 인텔® 5520 칩셋
메모리
•최대(144기가바이트)
•총 12개의 DDR3 DIMM 소켓, 프로세서 당 3개의 듀얼-채널 DDR3-1333 메모리 인터페이스
이더넷 인터페이스
•2개의 인텔® 82575 이더넷 컨트롤러, 4개의 10/100/1000Base-T LAN 커넥터
비디오 인터페이스
•후면 액세스 VGA 커넥터는 아날로그 비디오 인터페이스 지원. 비디오는 64K 색도로 1920x1200(WUXGA)
까지 화면 해상도를 지원하는 8MB 비디오 메모리로 XGI® Volari™ Z11M 그래픽 처리 장치에 의해 제공.
온-보드 인터페이스
•10개의 USB 2.0 포트는 후면 I/O 패널 커넥터에 8개 및 온-보드 헤더를 통해 2개
•6개의 SATA II/300 인터페이스는 RAID 0,1,5 및 10 지원
•PS/2 마우스 커넥터(1개), PS/2 키보드 커넥터(1개), 온-보드 헤더를 통한 시리얼 포트(2개), 오디오 포트(1개)
배터리
•리튬-CMOS 데이터 보존
기관 승인 및 규정 준수
UL60950 CAN / CSA C22.2 번호 60950-00, EN5502: 1998 클래스 B, EN61000-4-2: 1995, EN61000-4-3: 1997,
EN61000-4-4: 1995, EN61000-4- 5:1995, EN61000-4-6: 1996, EN61000-4-11: 1994 용으로 설계
옵션 카드 슬롯
•PCIe 6, PCIe 4 및 PCIe 2: PCI 익스프레스 젠(Gen) 2.0 (16배속 기구적/8배속 전기적)
•PCIe 7 및 PCIe5: PCI 익스프레스 젠(Gen) 2.0 (8배속 기구적/4배속 전기적)
•PCIe 3: PCI 익스프레스 젠(Gen) 1.1 (8배속 기구적/4배속 전기적)
•PCI 1: PCI(32-비트/33MHz)
※ 참고: PCIe 카드 슬롯 2, 4, 5, 6 및 7 또한 PCIe 젠(Gen) 1.1 옵션 카드 지원
환경 조건
•작동 온도: 0°C ~ 50°C
•습도: 5% ~ 90%, 비-응축
•비-작동 온도: -40°C ~ 70°C
•공기 흐름: 350LFM 지속적인 공기 흐름, 보관 온도
주문 정보
모델 프로세서 버스/캐시
WTM7026-610 2개의 6-코어 인텔® 제온® 프로세서(2.4GHz, E5645, 하이퍼-스레딩) 5.86GT/s/12MB
WTM7026-633 2개의 6-코어 인텔® 제온® 프로세서(2.26GHz-LV, L5640, 하이퍼-스레딩) 5.86GT/s/12MB
WTM7026-631 2개의 6-코어 인텔® 제온® 프로세서(2.0GHz-LV, L5638, 하이퍼-스레딩) 5.86GT/s/12MB
