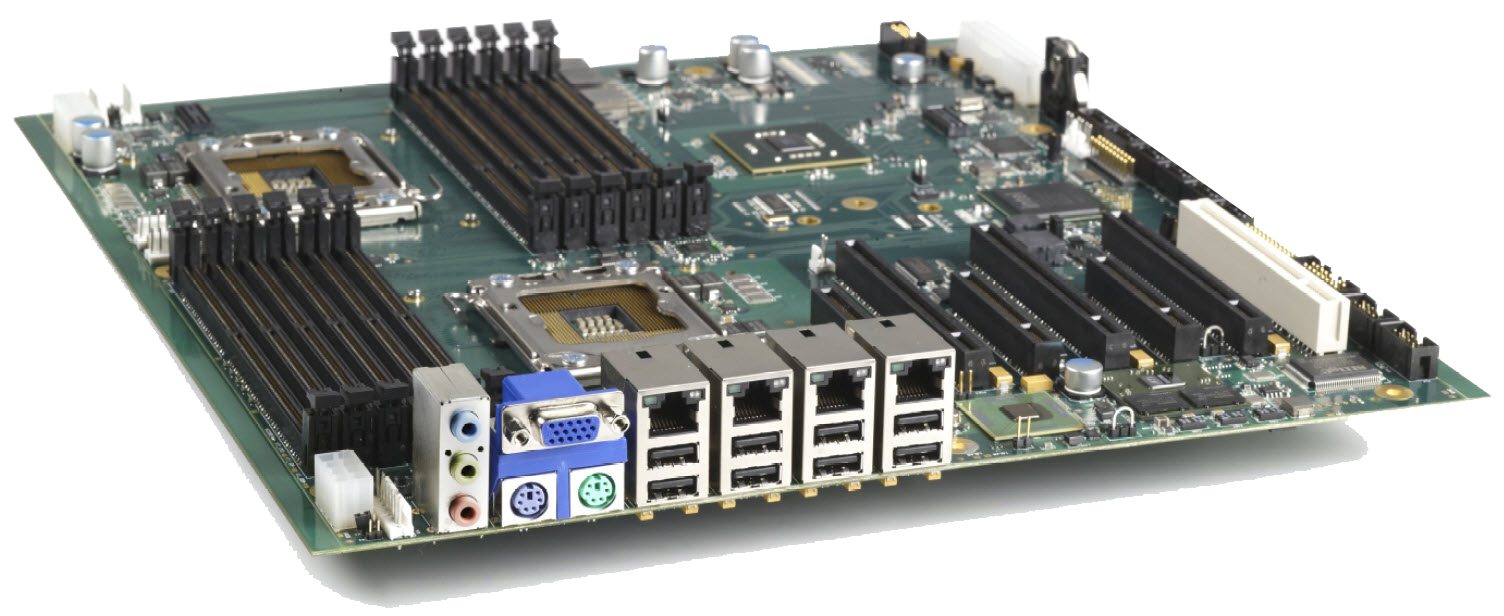

| NTM6900-XXX | MicroATX 임베디드 마더보드 | 2개의 쿼드-코어 인텔 제온 시리즈E5500 프로세서 |
|
| 제품 |
주요 특징 |
/NTM6900-200x82.png) |
/Orange_Dot.gif) 확장 ATX 마더보드 폼 팩터 (SSI-EEB) |
| 1개 또는 2개의 네할렘 코어 아키텍처 프로세서 지원 |
| 여러 개의 PCI 익스프레스 젠(Gen) 2 및 젠(Gen) 1.1 카드 지원 |
/Image-50x15.gif) |
/Download-56x15.gif) |
최대 DDR3 메모리 144GB, 온-보드 SATA II RAID, 오디오 및 비디오 |
| 개요 |
•고-성능 서버 마더보드 컴퓨팅 애플리케이션용
•2개의 쿼드-코어 인텔® 제온® 프로세서(시리즈 5500 포함) 옵션
•DDR3-1333 메모리 인터페이스는 12개의 DDR3 DIMM 소켓 (최대 144기가바이트) 지원
•PCI 익스프레스 젠(Gen) 2, PCIe 젠(Gen) 1.1 옵션 카드 및 PCI 옵션 카드 지원
•온-보드 SATA II/300 RAID, 비디오, 오디오, PS/2, USB, 기가비트 이더넷 포트 |
| 기능 및 구성 |
| 폼 팩터 및 치수 |
| •Extended ATX-SSI-EEB 엔터프라이즈 일렉트로닉스 베이 사양 2008. 12인치(너비) x 13인치(깊이) |
| 프로세서 |
•2개의 쿼드-코어 인텔® 제온® 프로세서 E5540 (네할렘-EP)
•2개의 쿼드-코어 인텔® 제온® 프로세서 E5504 (네할렘-EP)
•2개의 쿼드-코어 인텔® 제온® 프로세서 L5518 (네할렘-EP)
•인텔® VT 및 인텔 ® VT-d 지원 |
| 바이오스(플래시) |
| •AMI AMIBIOS8® |
| 칩셋 |
| •인텔® ICH10R I/O 컨트롤러 허브와 인텔® 5520 칩셋 |
| 메모리 |
•144기가바이트(최대)
총 12개의 DDR3 DIMM 소켓, 프로세서 당 3개의 듀얼-채널 DDR3-1333 메모리 인터페이스 |
| 이더넷 인터페이스 |
| •2개의 인텔® 82575 이더넷 컨트롤러-4개의 10/100/1000Base-T LAN 커넥터 |
| 비디오 인터페이스 |
•후면 VGA 커넥터는 아날로그 비디오 인터페이스 지원 • 비디오는 64K 색도로 1920x1200 (WUXGA)까지
화면 해상도를 지원하는 8메가바이트 비디오 메모리로 XGI® Volari™ Z11M 그래픽 처리 장치에 의해 제공 |
| 온-보드 인터페이스 |
•10개의 USB 2.0 포트는 후면 I/O 패널 커넥터에 8개 및 온-보드 헤더를 통해 2개
•6개의 SATA II/300 인터페이스는 RAID 0,1,5 및 10 지원
•PS/2 마우스 커넥터(1개), PS/2 키보드 커넥터(1개), 온-보드 헤더를 통한 시리얼 포트(2개), 오디오 포트(1개) |
| 배터리 |
| •리튬-CMOS 데이터 보존 |
| 기관 승인 및 규정 준수 |
UL60950, CAN / CSA C22.2 번호 60950-00, EN55022: 1998 클래스 B, EN61000-4-2: 1995, EN61000-4-3: 1997,
EN61000-4-4: 1995, EN61000-4-5: 1995, EN61000-4-6: 1996, EN61000-4-11: 1994 용으로 설계 |
| 옵션 카드 슬롯 |
•PCIe6, PCIe4 및 PCIe2: PCI 익스프레스 젠(Gen) 2.0<8배속(전기적)/16배속(기구적)> 슬롯
•PCIe7 및 PCIe5: PCI 익스프레스 젠(Gen) 2.0<4배속(전기적)/8배속(기구적)> 슬롯
•PCIe 3: PCI 익스프레스 젠(Gen) 1.1<4배속(전기적)/8배속(기구적> 슬롯
•PCI 1: PCI(32-비트/33MHz) 슬롯
※ 참고: PCIe 카드 슬롯 2, 4, 5, 6 및 7은 PCIe 젠(Gen) 1.1 옵션 카드 지원 |
| 환경 조건 |
•작동 온도: 0°C ~ 50°C
•습도: 5% ~ 90%, 비-응축
•비-작동 온도: -40°C ~ 70°C
•공기 흐름: 350LFM 지속적인 공기 흐름, 보관 온도 |
