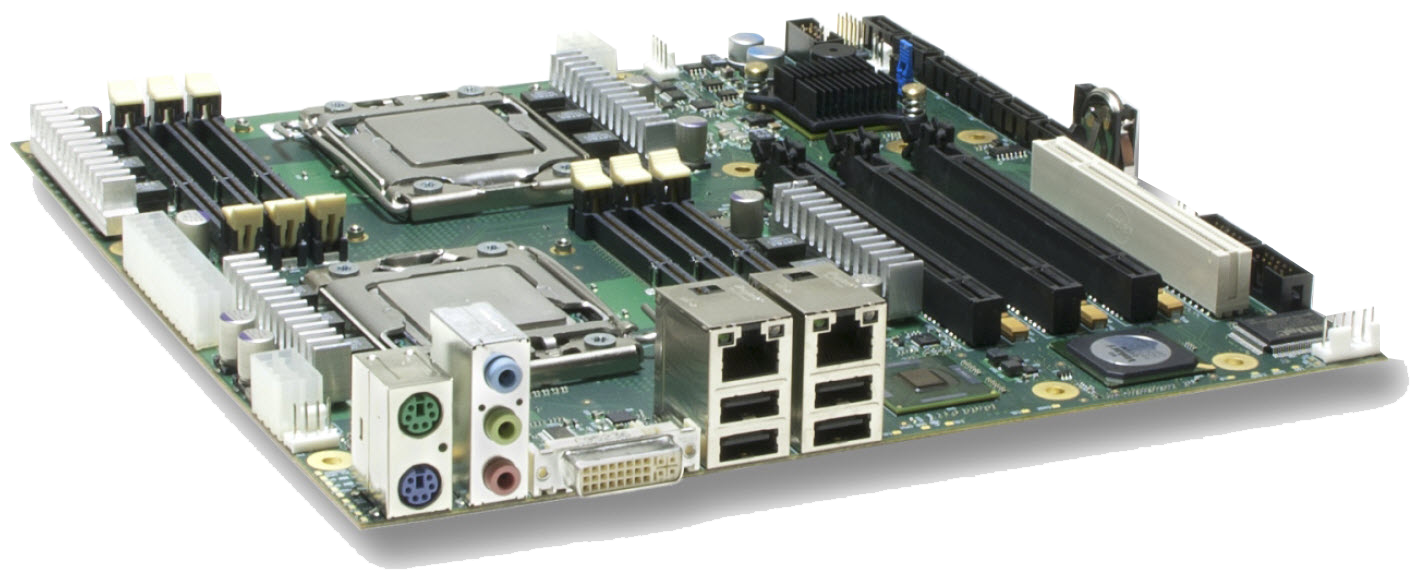

| JXM7031-XXX | MicroATX 임베디드 마더보드 | 2개의 멀티-코어 인텔 제온 프로세서 |
|
| 제품 |
주요 특징 |
/JXM7031-200x85.png) |
/Orange_Dot.gif) 최초의 듀얼-프로세서 MicroATX (uATX) 임베디드 마더보드 |
| 쿼드 및 듀얼-코어 재스퍼 포레스트-클래스의 프로세서 지원 |
| 여러 개의 PCI 익스프레스 젠(Gen) 2 및 젠(Gen) 1.1 카드 슬롯 |
/Image-50x15.gif) |
/Download-56x15.gif) |
최대 DDR3 메모리(48GB), 온-보드 SATA II RAID, 오디오 및 비디오 |
| 개요 |
•소형 시스템용 듀얼-프로세서 마더보드 애플리케이션용
•쿼드 또는 듀얼-코어 인텔® 제온® 프로세서(시리즈 C5500 재스퍼 포레스트) 옵션
•DDR3-1333 메모리 인터페이스는 6개의 DDR3 미니-DIMM 소켓(최대: 48기가바이트) 지원
•PCIe 젠(Gen) 2, PCIe 젠(Gen) 1.1 옵션 카드 및 PCI 옵션 카드 지원
•온-보드 SATA II/300 RAID, 비디오, 오디오, PS/2, USB와 기가비트 이더넷 포트
•온-보드 PCI Express 구동의 그래픽 처리 장치(GPU)는 DVI 비디오 포트를 구동
•내장 오디오 포트는 HD 오디오 애플리케이션을 지원 |
| 기능 및 구성 |
| 폼 팩터 및 치수 |
| MicroATX (uATX) 버전 1.2. 너비 9.6인치(24.4cm) x 깊이 9.6인치(24.4㎝) |
| 프로세서 |
MicroATX 임베디드 마더보드가 지원하는 프로세서는 다음과 같습니다.
•2개의 쿼드-코어 인텔® 제온® 프로세서 EC5549 (하이퍼-스레딩 2.53GHz, 8메가바이트 캐시)
•2개의 듀얼-코어 인텔® 제온® 프로세서 EC5539 (하이퍼-스레딩 없이 2.27GHz, 4메가바이트 캐시)
•2개의 쿼드-코어 인텔® 제온® 프로세서 EC5509 (하이퍼-스레딩 없이 2.0GHz, 8메가바이트 캐시)
•2개의 쿼드-코어 인텔® 제온® 프로세서 LC5528 (하이퍼-스레딩 2.13GHz, 8메가바이트 캐시)
※ 재스퍼 포레스트 프로세서는 인텔® VT-x2 및 인텔® VT-d2 지원 |
| 바이오스(플래시) |
| •AMI-Aptio® 4.x |
| 칩셋 |
| •인텔® 3420 플랫폼 컨트롤러 허브(PCH) |
| 메모리 |
•최대 192기가바이트(이론적) 및 8기가바이트 DDR3 미니-DIMM을 사용하여 최대 48기가바이트,
6 미니-DIMM 소켓(CPU 당 3개)과 6-채널 DDR3 (DDR3-1333) 인터페이스 |
| 이더넷 인터페이스 |
| •인텔® 82575 이더넷 컨트롤러 - I/O 브라켓 커넥터에 2개의 10/100/1000Base-T |
| 비디오 인터페이스 |
•DVI-I 커넥터는 디지털 및 아날로그 비디오 인터페이스를 지원
•수직 DVI-I 비디오 커넥터 배치는 선택 사양으로 장치 또는 제품 디스플레이 섀시\내의 내부 비디오 연결이 필요한 OEM 디자인 가능
•비디오는 64K 색도로 1920x1200 (WUXGA)까지 화면 해상도를 지원하는 8메가바이트 비디오 메모리로 XGI® Volari™ Z11M
그래픽 처리 장치에 의해 제공. |
| 온-보드 인터페이스 |
•6개의 USB 2.0 포트는 후면 I/O 패널 커넥터에 4개 및 온-보드 헤더를 통해 2개
•6개의 SATA II/300 인터페이스는 RAID 0,1,5 및 10 지원
•PS/2 마우스 커넥터(1개), PS/2 키보드 커넥터(1개), 온-보드 헤더를 통한 2개의 시리얼 포트,
•DVI 비디오 포트(1개), 오디오 포트(1개) |
| 배터리 |
| •리튬-CMOS 데이터 보존 |
| 기관 승인 및 규정 준수 |
UL69050 CAN / CSA C22.2 No.60950-00, EN55022: 1998 클래스 B, EN61000-4-2: 1995, EN61000-4-3: 1997,
EN61000-4-4: 1995, EN61000-4- 5:1995, EN61000-4-6: 1996, EN61000-4-11: 1994 용으로 설계 |
| 옵션 카드 슬롯 |
•PCI 익스프레스 젠(Gen) 2.0 <16배속(전기적)/16배속(기구적)> 슬롯 1개
•PCI 익스프레스 젠(Gen) 2.0 <8배속(전기적)/16배속(기구적)> 슬롯 2개
•PCI(32-비트/33MHz) 슬롯: 1개
※ 참고: 모든 PCI 익스프레스 카드 슬롯은 PCIe 젠(Gen) 1.1 옵션 카드 지원 |
| 환경 조건 |
•작동 온도: 0°C ~ 50°C
•습도: 5% ~ 90%, 비-응축
•비-작동 온도: -20°C ~ 70°C
•공기 흐름: 350LFM 지속적인 공기 흐름, 보관 온도 |
