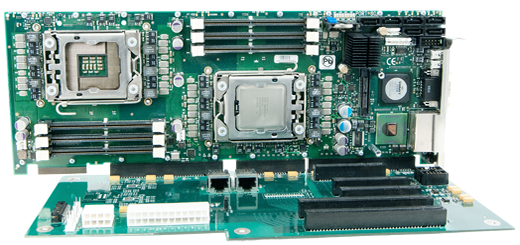

| JXTS6966-XXX | PICMG 1.3 시스템 호스트 보드(SHB) | 인텔 멀티-코어 제온 프로세서 |
|
| 제품 |
주요 특징 |
/JXTS6966-100x45.png) |
/Orange_Dot.gif) 인텔 3420 플랫폼 컨트롤러 허브를 사용한 절전 SHB 디자인 |
| 네할렘 코어 아키텍처의 멀티-코어 인텔® 제온® 프로세서 |
| PICMG 1.3 그래픽이나 서버-클래스의 백플레인과 사용 가능 |
/Image-50x15.gif) |
/Download-56x15.gif) |
강력한 시스템 운영을 보장하는 전체 길이 보드 보강재 바 |
| 개요 |
•최신 DDR3 미니-DIMM 기술을 적용한 3-채널의 DDR3-1333 메모리 인터페이스
•PCI 익스프레스 Gen2와 Gen 1.1 인터페이스는 16배속, 8배속, 4배속 및 1배속 PCI 익스프레스 카드 지원
•온-보드 SATA II RAID, 8 메가바이트 그래픽 처리 장치, USB 및 기가 비트 이더넷 포트•PCI 익스프레스 젠(Gen) 2 백플레인 지원
•시스템 투자 수익 극대화 |
| 기능 및 구성 |
| 폼 팩터 및 치수 |
•PICMG® 1.3 시스템 호스트 보드(SHB) • 13.330인치(길이) x 4.976인치(높이) • 표준 냉각장치 높이(2.15인치)
•1개의 16배속과 1개의 4배속/4개의 1배속 또는 2개의 8배속과 1개의 4배속/4개의 1배속 PCI 익스프레스 링크 구성 |
| 프로세서 |
•1개의 쿼드-코어 인텔® 제온® 프로세서 EC5549 (하이퍼-스레딩 2.53GHz, 8메가바이트 캐시)
•1개의 듀얼-코어 인텔® 제온® 프로세서 EC5539 (하이퍼-스레딩 없이 2.27GHz, 4메가바이트)
•1개의 쿼드-코어 인텔® 제온® 프로세서 EC5509 (하이퍼-스레딩 없이 2.0GHz, 8메가바이트)
•1개의 쿼드-코어 인텔® 제온® 프로세서 LC5528 (하이퍼 스레딩 2.13GHz, 8메가바이트)
※ 재스퍼 포레스트 프로세서는 인텔® VT-X2 및 인텔® VT-D2 지원 |
| 바이오스(플래시) |
| •AMI-Aptio® 4.x |
| 칩셋 |
| •인텔® 3420 플랫폼 컨트롤러 허브(PCH) |
| 메모리 |
| •3개의 미니-DIMM소켓(CPU당 3개)이 있는 8기가바이트 DDR3 미니-DIMM 및 3채널 DDR3(DDR3-1333) 인터페이스를 사용할 경우 최대 96기가바이트(이론적) 및 24기가바이트 |
| 이더넷 인터페이스 |
•인텔® 82575 이더넷 컨트롤러: I/O 브라켓 커넥터에 10/100/1000Base-T 2개
•인텔® 82577LM 이더넷 PHY: SHB 에지 커넥터 "C"로 지정하는 10/100/1000Base-T 인터페이스 1개 |
| 비디오 인터페이스 |
| •XGI® Volari™ Z11M 그래픽 처리 장치 •비디오 메모리(8메가바이트) •해상도: 1920x1200(WUXGA), 64K 색상 농도 |
| 온-보드 인터페이스 |
•USB 2.0 포트(8개): I/O 브래킷에 각각 2개, 온-보드 헤더 및 시스템 호스트 보드(SHB) 에지 커넥터 "C"로 경로가 지정된 USB 포트 4개
•RAID 0, 1, 5와 10을 지원하는 SATA II/300 인터페이스(6개) •선택 사양인 IOBXX는 다음과 같은 I/O 확장을 제공합니다.
»IOBXX I/O 커넥터: 2개의 DB9 RS232 시리얼 포트, PS/2 마우스 및 키보드용 PS/2 Mini-DIN 커넥터 1개
»IOBXX 헤더 커넥터: 플로피 드라이브, 병렬(패러렐) 포트, PS/2 키보드와 PS/2 마우스 |
| 배터리 |
| •리튬-CMOS 데이터 보존 |
| 기관 승인 및 규정 준수 |
UL69050, CAN / CSA C22.2 No.60950-00, EN55022: 1998 클래스 B, EN61000-4-2: 1995, EN61000-4-3: 1997,
EN61000-4-4: 1995, EN61000-4-5: 1995, EN61000-4-6: 1996, EN61000-4-11: 1994 |
| 환경 조건 |
| •작동 온도: 0°C ~ 50°C
•비-작동 온도: -20°C ~ 70°C
•습도: 5% ~ 90%, 비-응축
•공기 흐름: 350LFM 지속적인 공기 흐름, 보관 온도 |
