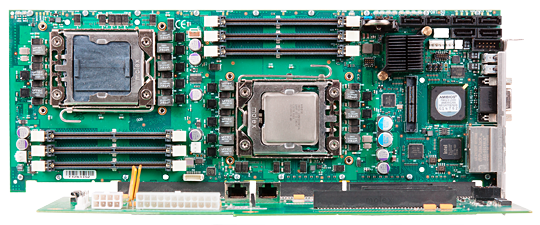

BXTS7059-XXX | PICMG 1.3 시스템 호스트 보드 | 싱글 인텔 제온 E5-2400 시리즈 프로세서
제품 주요 특징
1개의 8, 6 및 4-코어 인텔® 제온® E5-2400 프로세서 (샌디 브릿지- EN)
뛰어난 시스템 성능 증가를 제공
PCI Express 3.0/2.0/1.1 링크로 2배의 I/O카드 인터페이스 속도
최신 절전용 CPU로 싱글 부품 칩셋 설계
강력한 시스템 작동을 보장하는 견고한 보드 설계
개요
•인텔®C604 플랫폼 컨트롤러 허브(PCH)를 사용한 유연한 I/O 시스템 설계
•최신 DDR3 미니-DIMM 기술을 활용한 3-채널, DDR3-1600 메모리 인터페이스
•PC 익스프레스 Gen 3/Gen2/Gen 1.1 인터페이스는 16배속, 8배속, 4배속과 1배속 PCI Express 카드 지원
•3개의 기가 비트 이더넷 LAN 인터페이스와 백플레인 랜 또는 케이블 인터페이스 랜은 선택 사양
•독특한 지지대 설계로 향상된 시스템 호스트 보드 안정성 및 부품 보호
•인텔 빠른 경로® 인터커넥트 기술 및 기능을 갖춤
•시스템 투자 수익 (ROI)을 극대화
기능 및 구성
폼 팩터 및 치수
•PICMG® 1.3 시스템 호스트 보드(SHB) • 13.330인치(길이) x 4.976인치(높이) • 표준 냉각장치 높이(2.15인치)
•1개의 16배속과 1개의 4배속/4개의 1배속 또는 2개의 8배속과 1개의 4배속/4개의 1배속 또는 4개의 4배속과 1개의 4배속/4개의
1배속 PCI 익스프레스 링크 구성
프로세서
• 임베디드 프로세서(긴-수명)
»1개의 8-코어 인텔® 제온® 프로세서 E5-2448L (1.8GHz, 20메가바이트 캐시, DDR3-1600 최대 메모리 속도)
»1개의 6-코어 인텔® 제온® 프로세서 E5-2428L (1.8GHz, 15메가바이트 캐시, DDR3-1333 최대 메모리 속도)
»1개의 4-코어 인텔® 제온® 프로세서 E5-2418L (2.0GHz, 10메가바이트 캐시, DDR3-1333 최대 메모리 속도)
»1개의 6-코어 인텔® 제온® 프로세서 E5-2430 (2.2GHz, 15메가바이트 캐시, DDR3-1333 최대 메모리 속도)
• 비-임베디드 프로세서
»1개의 4-코어 인텔® 제온® 프로세서 E5-2407 (2.2GHz, 10메가바이트 캐시, DDR3 -1066 최대 메모리 속도)
• 여기에 나열된 모든 샌디 브릿지-EN 프로세서는 터보 부스트 및 하이퍼-스레딩을 지원하지 않는 E5-2407을
제외하고는 인텔® VT, 인텔® TXT, 인텔® 터보 부스트 기술 및 하이퍼-스레딩을 지원
바이오스(플래시)
•AMI-Aptio® 4.x
칩셋
•인텔® C604 플랫폼 컨트롤러 허브 (PCH)
메모리
•16기가바이트 DDR3 미니-DIMM을 사용 했을 때 최대 48기가바이트
•8기가바이트 미니-DIMM을 사용 했을 때 최대 24기가바이트
•3개의 미니-DIMM 소켓과 3-채널 DDR3 (DDR3-1600) 인터페이스.
이더넷 인터페이스
•인텔® NHI350-AM2 이더넷 컨트롤러-I/O 브라켓 커넥터에 2개의 10/100/1000Base-T
•인텔® 82579 이더넷 PHY-시스템 호스트 보드 에지 커넥터 "C"로 1개의 10/100/1000Base-T 인터페이스 라우팅
비디오 인터페이스
XGI Volari™® Z11M 그래픽 처리 장치, 8메가바이트 비디오 메모리는 64K 색도로 1920 x 1200 (WUXGA)까지 화면 해상도 지원
온-보드 인터페이스
•8개의 USB 2.0 포트: I/O 브라켓에 각각 2개와 온-보드 헤더 및 4개의 SHB 에지 커넥터 "C"로 라우팅
•RAID 0,1,5및 10을 지원하는 2개의 SATA III/600 인터페이스
•RAID 0,1,5및 10을 지원하는 4개의 SAS/SATA II/300 인터페이스
»선택 사양인 IOBXX는 다음과 같이 I/O 확장 성능을 제공합니다:
•IOBXX I/O 플레이트 커넥터: PS/2 마우스 및 키보드용 2개의 DB9 RS232 시리얼 포트와 PS/2 Mini-DIN 1개
•IOBXX 헤더 커넥터: 플로피 드라이브, 병렬 포트, PS/2 키보드 및 PS/2 마우스
배터리
리튬 - CMOS 데이터 보존
기관 승인 및 규정 준수
UL69050, CAN/CSA C22.2 No.60950-00, EN55022: 1998 클래스 B, EN61000-4-2: 1995, EN61000-4-3: 1997,
EN61000-4-4: 1995, EN61000-4- 5:1995, EN61000-4-6: 1996, EN61000-4-11: 1994용으로 설계됨
환경 조건
•작동 온도: 0°C ~ 50°C
•습도: 5% ~ 90%, 비-응축
•비 작동 온도: -20°C ~ 70°C
•공기 흐름: 350LFM 지속적인 공기 흐름, 보관 온도
주문 정보
모델 프로세서 버스/캐시
BXTS7059-114 1개의 6-코어 인텔® 제온® 프로세서(2.2GHz, E5-2430, 하이퍼-스레딩) 7.2GT/s/15MB
BXTS7059-124 1개의 4-코어 인텔® 제온® 프로세서(2.2GHz, E5-2407, 하이퍼-스레딩 없음) 임베디드 아님 6.4GT/s/10MB
BXTS7059-132 1개의 8-코어 인텔® 제온® 프로세서(1.8GHz-LV, E5-2448L, 하이퍼-스레딩) 8.0GT/s/20MB
BXTS7059-141 6-코어 인텔® 제온® 프로세서(3.1GHz, E5-2428L, 하이퍼-스레딩) 7.2GT/s/15MB
BXTS7059-153 4-코어 인텔® 제온® 프로세서(2.03GHz, E5-2418L, 하이퍼-스레딩) 6.4GT/s/10MB
