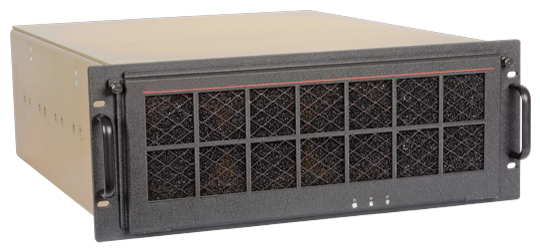

AMC4702 | 4U Rack Mount | MIL-STD 군용컴퓨터 | MIL-STD-810G 인증 | MIL-STD-461F 인증
AMC4702는 다른 MIL-STD-810G 및 MIL-STD-461F 환경 및 전기 표준 및 시험 방법으로 인증된 4U 랙 마운트 군용 컴퓨터이며, 이 인증을 받은 AMC4702는 확신을 가지고 다양한 군 응용 프로그램을 사용할 수 있습니다. AMC4702는 섀시와 하드웨어를 체결하는데 부식 방지 코팅이 적용된 가볍고 견고한 알루미늄 섀시를 사용합니다. AMC4702에서 사용되는 다양한 Backplane과 멀티-코어 인텔® 제온® E5-2400 시리즈 프로세서인 Dual 프로세서를 포함한 시스템 호스트 보드(SHB) 옵션은 프로젝트 주기가 길고 시스템 구축을 확장하는데 수명이 긴 구성 요소인 COTS를 이용하여 응용프로그램의 유연성과 성능을 극대화 합니다. 수명이 길고 고성능 시스템 호스트 보드(SHB)는 시스템의 수명과 응용 프로그램의 안정성을 극대화하기 위하여 임베디드 CPU를 사용합니다. 이 군용컴퓨터는 전면과 내부 드라이브 베이에 10개의 2.5인치 HDD 또는 SSD 장착이 가능하며, PCI Express 및 PCI-X/PCI 옵션카드를 사용할 수 있도록 제작되었습니다. 전원 공급장치는 1개 또는 2개의 115/230VAC 또는 18-36VDC중 선택하여 사용 가능합니다. 기타 시스템 구성에 관한 궁금한 사항 또는 보다 자세한 내용은 "아산에스티"의 기술부로 문의하십시오.
제품 주요 특징
Backplane은 다양한 플러그-인(Plug-in) PCI Express 및 PCI-X/PCI 옵션 카드를 지원하며,
한대의 시스템에 1대 또는 2대로 구성 가능 가볍고 견고하며 부식에 강한 알루미늄 섀시
수명이 긴 SHB 및 프로세서는 장기 프로젝트 일정 및 확장 시스템 구축 지원
AC 또는 DC 입력 전원공급장치(옵션) 최대 10개의 HDD 또는 SSD 장착 가능
폭넓고 다양하게 요구되는 Mission에 적합한 설계 폭넓고 다양한 열악한 환경용 MIL-STD-810G 인증
EMI/RFI Emissions(방출)에 대한 MIL-STD-461F 인증 타의 추종을 불허하는 "아산에스티"의 전문 기술 지원
기술 사양
서술

4U, MIL-STD-810G/MIL-STD-461F 인증 제품, 시스템 호스트 보드(SHB) 및 소형(SFF) 또는
14-슬롯 Backplane으로 구성 가능한 랙 마운트 군용 컴퓨터
섀시

•구조: MIL-DTL-5541 당 코팅된 견고한 알루미늄 섀시
•냉각 장치: 92mm 102CFM Fan(3개), 섀시 온도 제어 감시 속도 제어 기능 내장
•스위치: 전원 On/Off 및 Reset
•표시기: HDD/SSD 활동(Activity, 전원 및 냉각 팬 상태용 전면 LED
•총 드라이브 베이(10개) 중 전면에 착탈식(Removable) 3.5인치 드라이브 베이(4개)는 8개의 2.5인치 HDD/SSD용 Carrier와 1개의 충격 완충용 내장형 드라이브 베이가 있으며, 최대 2개의 2.5인치 HDD/SSD를 추가로 장착 가능합니다.
슬림형(Slim) 드라이브 베이는 광학 드라이브(ODD)를 사용할 수 있습니다.
•치수: 48.26cm(폭) x 17.78cm(높이) x 55.8cm(깊이), 19인치(폭) x 7.0인치(높이) x 22.0인치(깊이)
•전원공급장치: 1개 또는 2개의 1U 700W, 90~264 VAC 또는 18~36VDC 전원공급장치로 구성 가능. 참조: 2개의 소형 Backplane을 사용하여 동일한 4U 랙 마운트 섀시에 1대의 시스템 애플리케이션과 Dual/독립형 또는 2개의 시스템 구성이 가능합니다.
시스템 호스트 보드(SHB)
•Dual 프로세서: 수명이 긴 인텔® 제온® E5-2400 v1/v2 프로세서
•Single 프로세서: 수명이 긴 인텔® 제온® E3-1200 v2 시리즈 또는 Core i3/i5/i7 프로세서
*기타 사용 가능 프로세서는 "아산에스티"에 문의하시기 바랍니다.
백플레인(Backplane)
•Single 전원공급장치용 14-슬롯 Backplane: PBX8093, PBG7087, PBX6620, PBX6610 및 PBG6544
•2개의 독립적인 시스템 전원공급장치를 이용하여 1대의 시스템 구성으로 두 가지 기능을 사용할 수 있는 소형 Backplane은 선택사양
시스템 안정화를 위한 냉각 팬 제어 장치
"아산에스티"의 JUPITER-DCFSC-XX는 온도 센서를 통하여 설정된 온도를 제어함으로 시스템의 안정화 보장
환경 사양
온도: -10ºC ~ 50ºC (작동) 및 -40ºC ~ 70º(비-작동)
습도: 5% ~ 90%(비-응축)
충격: 20G(작동)
고도: •작동 고도: 1,000 피트(304.8 미터)에서 15,000피트(4,572 미터) •비-작동 고도: 1,000피트(304.8m)에서 40,000피트(12,192 미터)
충격 및 진동(Shock & Vibration) 표준1

•기계적 충격: MIL-STD-810G, Tested to Method 516.6, Procedure I, Functional, Sawtooth, 20G, 11ms, 3 per Axis
•진동: MIL-STD-810G, Tested to Method 514.6, Procedure I, Category 4,
작동(Operating), 10-500Hz & MIL-STD-810G, Method 514.4, Category I
작동온도 표준 1
•고온: MIL-STD-810G, Tested to Method 501.5, Procedure II(작동), 온도 안정화 후에 2시간 동안 55ºC
•저온: MIL-STD-810G, Tested to Method 502.5, Procedure II(작동), 온도 안정화 후에 2시간 동안 -10ºC
보관온도 표준 1
•고온: MIL-STD-810G, Tested to Method 501.5, Procedure I(비-작동), 온도 안정화 후에 2시간 동안 71ºC
•저온: MIL-STD-810G, Tested to Method 502.5, Procedure I(비-작동), 온도 안정화 후에 2시간 동안 -51ºC에서 온도 Soak
습도 표준 1
MIL-STD-810G, Tested to Method 507.5, Procedure II, Figure 507.5-7, 30ºC에서 60ºC 사이의 온도 변화가
95%의 상대 습도를 유지하면서 24시간 동안 10번 주기로 23ºC/50% RH에 노출
고도 표준 1
•작동: MIL-STD-810G, Tested to Method 500.5, Procedure II, 15,000피트/4,570미터. 안정화 후 1시간 동안
•비-작동: MIL-STD-810G, Tested to Method 500.5, Procedure I, 15,000피트/4,570미터. 안정화 후 1시간 동안
EMI/RFI EMISSIONS 표준 1
•MIL-STD-461F, Methods CE101, CE102, CS101, CS114, RE101, RE102, RS101, RS103 및 CS116
시스템 배치도
전면(섀시 문이 열려있는 상태) 후면(AC 전원공급장치 옵션)
주문 정보
모델 사양
AMC4702 4U Rack Mount MIL-STD-810G/MIL-STD-461F 군용컴퓨터, Single 또는 Dual-프로세서 SHB, 소형(SFF) 또는 14-슬롯 Backplane(PCI Express 및 PCI-X/PCI 슬롯), 내장형 드라이브 베이(1개) 및 전면에서 액세스 가능한 드라이브 베이(4개), 표준 I/O 커넥터, MIL-STD 커넥터 및 1개 또는 2개의 AC 또는 DC 전원공급장치 등
시스템 구성, 제작, 시험 및 인증
"아산에스티"는 고도로 숙련된 기술자들이 고객이 제공하는 다양한 표준 장치, Microsoft®, Linux, RTOS 운영체제 및 애플리케이션
소프트웨어 패키지로 완벽한 시스템 통합, 제조 후 전문 소프트웨어와 하드웨어 도구를 이용하여 시험 후 Test Report를 제공합니다.
시스템 주문 제작은 물론 업계 표준 또는 COTS 옵션 카드의 로딩 및 시험 서비스도 기본으로 제공합니다.
특정 시스템 구성에 대한 업계 표준 인증 및 승인도 "아산에스티" 에서 가능합니다.
※ 인증시험
1. 인증 시험은 기본 시스템인 AMC4702에서 받았으며. 추가 시스템 구성에 대한 인증 시험은 요청 시 가능
2. 섀시 사진은 이해를 돕기 위한 설명용이며, 섀시 레이아웃 도면과 최신 시스템 구성에 대하여 궁금한 사항은
"아산에스티"로 문의하시기 바랍니다.
