디지털 아날로그 I/O - Ethernet I/O

ELK-160E

데이터 시트 견적 요청(E-mail)

이더넷 I/O 어댑터는 비용 효율적이며 이더넷 네트워크의 어느 곳에서나 아날로그 및 디지털 I/O를 원격으로 모니터링할 수 있습니다. 이더넷 모듈은 10/100Base T 이더넷과도 호환되므로 산업용 이더넷 네트워크의 어느 곳에서나 I/O 제어가 가능합니다.

ELK-160E 디지털 I/O 모듈로 10/100BaseT 이더넷 연결을 통해 최대 32채널의 버퍼 드라이브 디지털 I/O를 제어하고 모니터링할 수 있습니다. 이 모듈은 32개 채널의 I/O를 4개의 8비트 포트로 처리하며, 각각 입력 또는 출력으로 프로그래밍할 수 있습니다. 표준 50핀 IDC 리본 케이블을 사용하여 센서, 스위치, 보안 제어 시스템 및 기타 산업 자동화 시스템을 포함한 장비의 PC 기반 제어 및 자동화를 위한 산업 표준 릴레이 랙에 연결할 수 있습니다.

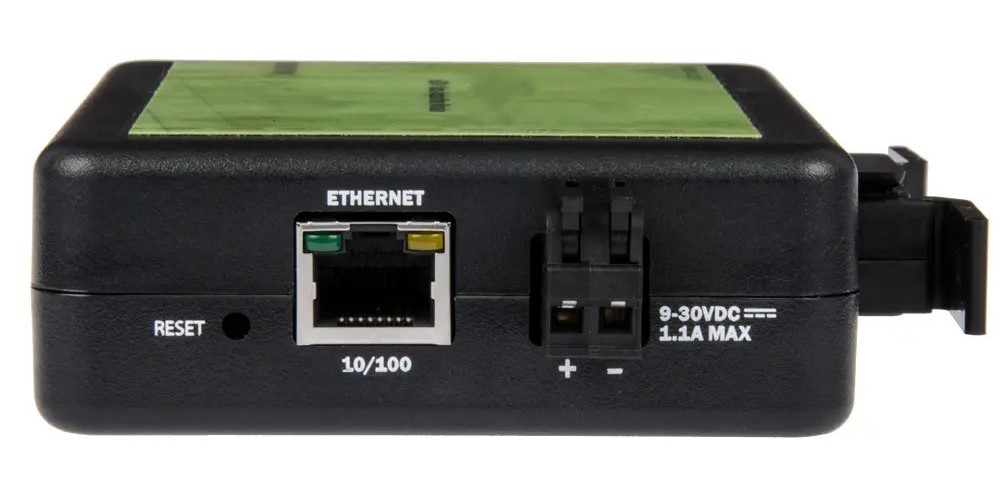

ELK-160E는 탈착식 스프링 클램프 터미널 블록을 통해 전원을 공급받습니다. 레버식 클램핑 메커니즘은 도구가 필요하지 않으므로 현장 설치가 간편합니다. 이 모듈은 9-30VDC 전원으로 전원을 공급받거나 다양한 전원 공급 옵션 중에서 선택할 수 있습니다.

DIN 레일 마운팅이 가능한 ELK-160E에는 35mm DIN 레일에 끼울 수 있는 탈착식 플라스틱 클립이 포함되어 있습니다. 클립은 벽이나 카운터 아래 등 평평한 표면에 부착할 수도 있습니다. 이더넷 디지털 I/O 모듈의 표준 작동 온도 범위는 0°C ~ +70°C입니다. 전면의 상태 LED는 전원 및 I/O 활동을 표시합니다. 또한 RJ45 커넥터의 LED는 이더넷 링크 및 통신 활동을 표시합니다.

산업 표준 Modbus TCP 프로토콜을 사용하여 이더넷 디지털 I/O 모듈과 통신하거나 애플리케이션 프로그램에서 전용 API 소프트웨어 라이브러리를 사용할 수 있습니다. 소프트웨어 드라이버 및 유틸리티를 사용하면 Microsoft Windows 운영 체제를 사용하여 쉽게 설치하고 작동할 수 있습니다. iOS용 제조사의 모드버스 커넥트 앱을 사용하면 모드버스 장치의 레지스터, 코일 및 개별 I/O에 액세스할 수 있으며 앱 스토어에서 다운로드할 수 있습니다. 이 앱을 사용하여 현장에서 또는 애플리케이션 개발 중 테스트 및 문제 해결을 위해 원격으로 I/O에 액세스할 수 있습니다. 해당 앱은 사용하기 쉬운 진단 유틸리티로, iPhone 또는 iPod touch를 사용하여 모듈을 모니터링, 테스트 및 문제 해결을 할 수 있습니다.

10/100BaseT 이더넷 모드버스 TCP 인터페이스
32채널의 버퍼링된 드라이브 TTL I/O
각 8비트 포트를 개별적으로 입력 또는 출력으로 구성 가능
각 포트 비트의 10K 풀업 저항기

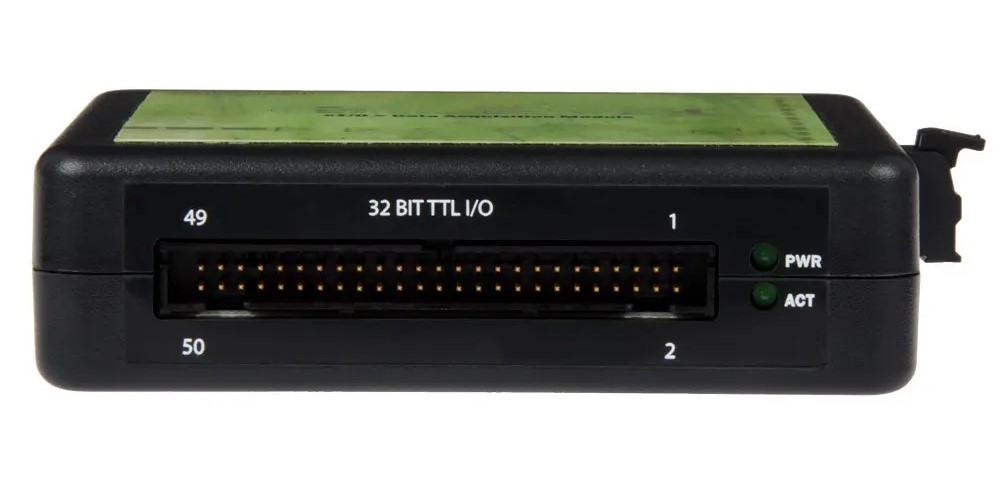

산업 표준 50핀 솔리드 스테이트 릴레이 랙 커넥터
50핀 헤더 커넥터에 +5VDC 전원 및 접지 제공
탈착식 플라스틱 클립으로 35mm DIN 레일에 장착하거나 옵션 나사를 사용하여 벽 및 기타 표면에 부착할 수 있음
탈착식 스프링 클램프 단자대를 통한 전원 입력
상태 LED는 전원, 이더넷 링크 및 I/O 활동을 표시합니다.
전용 소프트웨어는 Microsoft Windows 운영 체제를 지원합니다.
견고한 플라스틱 인클로저에 들어 있음
7' CAT5 이더넷 케이블 포함

RoHS 준수
전력 요구 사항 9-30 VDC @ 1.5W
포트 수 32
출력 전력 +5VDC @ 최대 350mA
출력 사양 Sink 최대 64mA, Source 최대 32mA
작동 온도 0°C ~ 70°C
호스트 인터페이스 Ethernet (이더넷)
습도 범위 10 - 90% 상대 습도, 비-응축식
치수 (인치) 4.5 (길이) x 3.5 (너비) x 1.3 (높이)
디지털 I/O TTL I/O
보관 온도 -50°C ~ 105°C
주문 정보 제품 설명 (Description)
ELK-160E Ethernet to 32 채널 TTL
