디지털 아날로그 I/O - Ethernet I/O

ELK-150E

데이터 시트 견적 요청(E-mail)

이더넷 I/O 어댑터는 비용 효율적이며 이더넷 네트워크의 어느 곳에서나 아날로그 및 디지털 I/O를 원격으로 모니터링할 수 있습니다. 이더넷 모듈은 10/100Base T 이더넷과도 호환되므로 산업용 이더넷 네트워크의 어느 곳에서나 I/O 제어가 가능합니다.

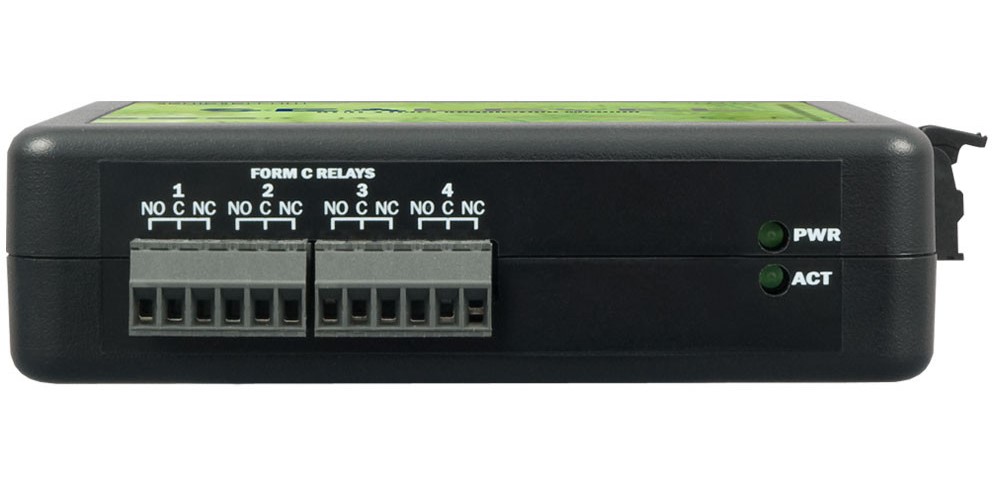

ELK-150E 디지털 I/O 모듈과 10/100BaseT 이더넷 연결을 통해 4개의 고전류 Form C 릴레이 출력을 제어하고 모니터링하세요. Form C 릴레이는 200VAC에서 최대 6A, 60VDC에서 최대 5A의 부하를 전환할 수 있습니다. 각 폼 C 릴레이에는 개별 공통접점이 있으며 탈착식 3.5mm 터미널 블록을 통해 현장에서 쉽게 배선할 수 있도록 상시 개방 및 상시 폐쇄 접점 연결이 포함되어 있습니다.

ELK-150E는 탈착식 스프링 클램프 단자대를 통해 전원을 공급받습니다. 레버식 클램핑 메커니즘은 도구가 필요하지 않으므로 현장 설치가 간편합니다. 이 모듈은 9-30VDC 전원으로 전원을 공급받거나 다양한 전원 공급 옵션 중에서 선택할 수 있습니다.

DIN 레일 장착이 가능한 ELK-150E에는 35mm DIN 레일에 끼울 수 있는 탈착식 플라스틱 클립이 포함되어 있습니다. 클립은 벽이나 카운터 아래 등 평평한 표면에 부착할 수도 있습니다. 이더넷 디지털 I/O 모듈의 표준 작동 온도 범위는 0°C ~ +70°C입니다. 전면의 상태 LED는 전원 및 I/O 활동을 표시합니다. 또한 RJ45 커넥터의 LED는 이더넷 링크 및 통신 활동을 표시합니다.

업계 표준 Modbus TCP 프로토콜을 사용하여 이더넷 디지털 I/O 모듈과 통신하거나 애플리케이션 프로그램에서 전용 API 소프트웨어 라이브러리를 사용할 수 있습니다. 소프트웨어 드라이버 및 유틸리티를 사용하면 Microsoft Windows 운영 체제를 사용하여 쉽게 설치하고 작동할 수 있습니다. iOS용 제조사의 모드버스 커넥트 앱을 사용하면 모드버스 장치의 레지스터, 코일 및 개별 I/O에 액세스할 수 있으며 앱 스토어에서 다운로드할 수 있습니다. 이 앱을 사용하여 현장에서 또는 애플리케이션 개발 중 테스트 및 문제 해결을 위해 원격으로 I/O에 액세스할 수 있습니다. 해당 앱은 사용하기 쉬운 진단 유틸리티로, iPhone 또는 iPod touch를 사용하여 모듈을 모니터링, 테스트 및 문제 해결을 할 수 있습니다.

10/100BaseT 이더넷 모드버스 TCP 인터페이스
60VDC에서 최대 5A까지 전환할 수 있는 4개의 고전류 SPDT Form C 릴레이
16-30AWG 와이어와 호환되는 탈착식 3.5mm 터미널 블록을 통해 현장 배선이 간소화됩니다.
DIN 레일 장착이 가능한 탈착식 플라스틱 클립을 35mm DIN 레일에 스냅하거나 옵션 나사를 사용하여 벽 및 기타 표면에 부착할 수 있습니다.
I/O 연결을 위한 탈착식 스프링 클램프 단자대(옵션) 사용 가능
탈착식 스프링 클램프 단자대를 통한 전원 입력
상태 LED는 전원, 이더넷 링크 및 I/O 활동을 표시합니다.
잔용 소프트웨어는 Microsoft Windows 운영 체제를 지원합니다.
견고하고 매력적인 플라스틱 인클로저에 들어 있음
7' CAT5 이더넷 케이블 포함

RoHS 준수
전력 요구 사항 9-30 VDC @ 5W
포트 수 4
출력 타입 SPDT Form C relays
출력 전력 DC 240W, AC 300 VA
작동 온도 0°C ~ 70°C
호스트 인터페이스 Ethernet (이더넷)
습도 범위 10 - 90% 상대 습도, 비-응축식
접점 전류 AC 최대 6A
필드 와이어링 16 - 30 AWG
치수 (인치) 4.5 (길이) x 3.5 (너비) x 1.3 (높이)
디지털 I/O Form C Relay Outputs
Contact Release Time
(접점 해제 시간)
최대 5ms
Contact Operate Time
(접점 동작 시간)
최대 10ms
접점 전류 DC > 30VDC @ 최대 2000mA (최소 100mA), ≤ 30VDC @ 최대 5A
보관 온도 -50°C ~ 105°C
주문 정보 제품 설명 (Description)
ELK-150E Ethernet to 4개의 고전류 Form C 릴레이 (4 high current Form C relay)
