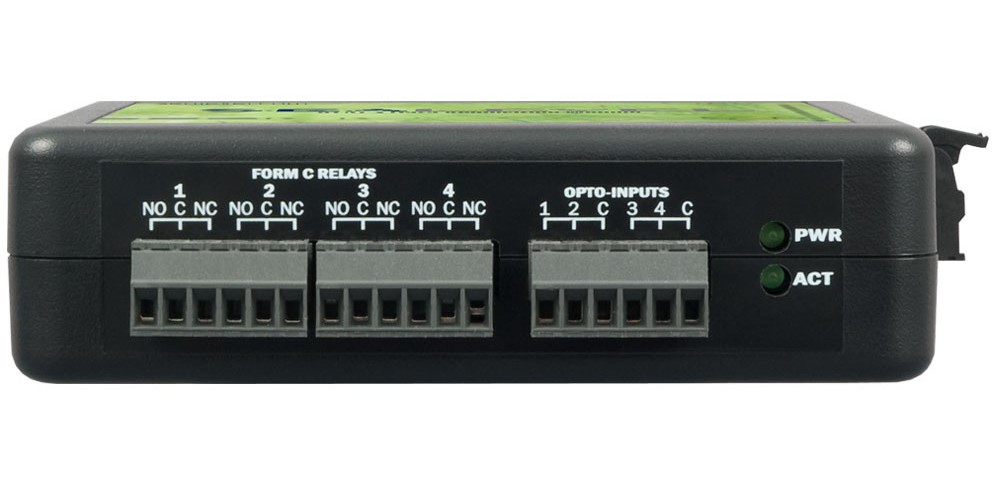

ELK-120E 디지털 I/O 모듈로 10/100BaseT 이더넷 연결을 통해 4개의 광 절연 입력과 4개의 고전류 Form C 릴레이 출력을 제어하고 모니터링하세요. 입력 범위는 5-30VDC이며 접지에 대해 3500VDC(2500VAC RMS) 절연을 제공하며, 고전류 Form C 릴레이는 200VAC에서 최대 6A 부하, 60VDC에서 최대 5A 부하를 전환할 수 있습니다. 각 폼 C 릴레이에는 개별 공통 접점이 있으며 상시 개방 및 상시 폐쇄 접점 연결이 포함되어 있습니다. 각 입력 쌍은 공통을 공유하며 3.5mm 현장 탈착식 단자대를 통해 현장 배선이 간소화됩니다.

ELK-120E는 탈착식 스프링 클램프 단자대를 통해 전원을 공급받습니다. 레버식 클램핑 메커니즘은 도구가 필요하지 않으므로 현장 설치가 간편합니다. 이 모듈은 9-30VDC 전원으로 전원을 공급받거나 다양한 전원 공급 옵션 중에서 선택할 수 있습니다.

DIN 레일 마운팅이 가능한 ELK-120E에는 35mm DIN 레일에 끼울 수 있는 탈착식 플라스틱 클립이 포함되어 있습니다. 클립은 벽이나 카운터 아래 등 평평한 표면에 부착할 수도 있습니다. 이더넷 디지털 I/O 모듈의 표준 작동 온도 범위는 0°C ~ +70°C입니다. 전면의 상태 LED는 전원 및 I/O 활동을 표시합니다. 또한 RJ45 커넥터의 LED는 이더넷 링크 및 통신 활동을 표시합니다.

업계 표준 Modbus TCP 프로토콜을 사용하여 이더넷 디지털 I/O 모듈과 통신하거나 애플리케이션 프로그램에서 전용 API 소프트웨어 라이브러리를 사용할 수 있습니다. 또한 전용 소프트웨어 드라이버 및 유틸리티를 사용하면 Microsoft Windows 운영 체제를 사용하여 쉽게 설치하고 작동할 수 있습니다. 제조사의 iOS용 모드버스 커넥트 앱을 사용하면 모드버스 장치의 레지스터, 코일 및 개별 I/O에 액세스할 수 있으며 앱 스토어에서 다운로드할 수 있습니다. 이 앱을 사용하여 현장에서 또는 애플리케이션 개발 중 테스트 및 문제 해결을 위해 원격으로 I/O에 액세스할 수 있습니다. 해당 앱은 사용하기 쉬운 진단 유틸리티로, iPhone 또는 iPod touch를 사용하여 모듈을 모니터링, 테스트 및 문제 해결을 할 수 있습니다.
