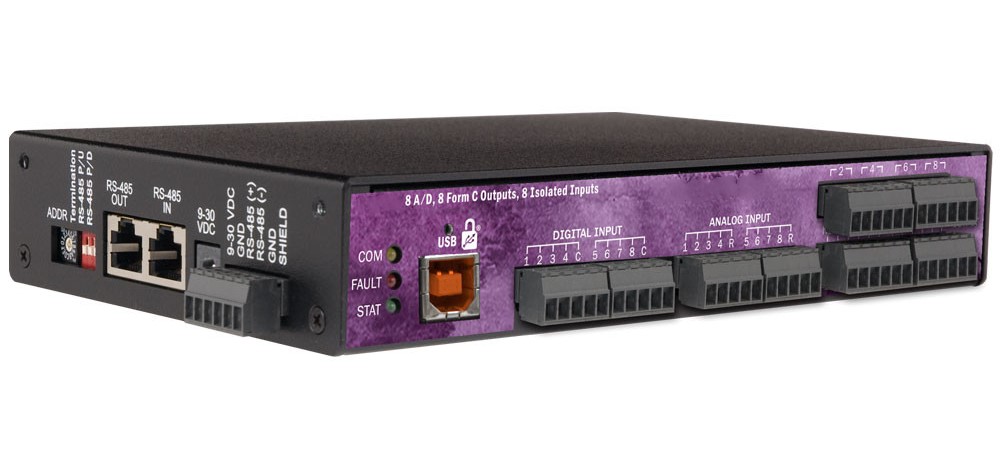

USB 연결을 통해 아날로그 및 디지털 인터페이스를 제어하고 모니터링하세요. Linear Technology LTC1867 A/D 칩을 사용하여 설계된 ELK-570U는 8개의 싱글 엔드 16비트 아날로그 입력, 8개의 광 절연 입력, 8개의 폼 C 릴레이 출력을 제공합니다.

A/D 입력은 +/- 5V 또는 +/- 15V 범위에서 독립적으로 소프트웨어로 선택할 수 있으며, 높은 입력 임피던스를 갖추고 있어 다양한 센서에 쉽게 연결할 수 있습니다. A/D 입력은 플로팅/비레퍼런스 또는 그라운드 레퍼런스 선택을 지원합니다. 따라서 A/D 입력은 변압기, 서미스터 및 배터리 구동 장치 출력과 같은 부동 신호 소스를 측정하는 데 이상적입니다. 또한 A/D 입력은 바이폴라 또는 유니폴라 모드에서 작동할 수 있으며 딥스위치를 통해 서미스터 입력 모드의 경우 10K 저항을 통해 +5의 바이어스 전압을 사용할 수 있습니다.

ELK-570U 모듈은 5-30VDC 정격의 광 절연 입력 8개를 갖추고 있으며 3500VDC 외부 절연을 제공하며, 폼 C 릴레이는 상시 개방 또는 상시 폐쇄로 구성할 수 있고 최대 24W의 DC 부하를 전환할 수 있습니다. 다양한 데이터 수집/제어 및 테스트/측정 애플리케이션에 적합한 ELK-570U에는 탈착식 터미널 블록이 포함되어 있어 현장 배선 연결을 간소화합니다.

ELK-570U는 9-30VDC 전원에서 전원을 공급받거나 다양한 전원 공급 옵션 중에서 선택할 수 있습니다. 이 모듈은 -20°C~70°C의 넓은 작동 온도 범위에서 작동하며, 온도 범위 확장은 옵션으로 제공됩니다.

전용 API 소프트웨어 라이브러리를 사용하여 ELK-570U와 통신하거나 Modbus RTU 호환 장치를 사용할 수 있습니다. 소프트웨어 드라이버 및 유틸리티를 사용하면 Microsoft Windows 및 Linux 운영 체제에서 쉽게 설치 및 작동할 수 있습니다.

ELK-570U에는 표준 USB 케이블과 완벽하게 호환되는 전용 잠금 USB 포트가 통합되어 있습니다. 기본 제공되는 USB 케이블과 함께 USB 타입 B 커넥터를 사용하면 금속 엄지 나사가 장치에 안전하게 연결되고 실수로 케이블이 분리되는 것을 방지할 수 있습니다.
